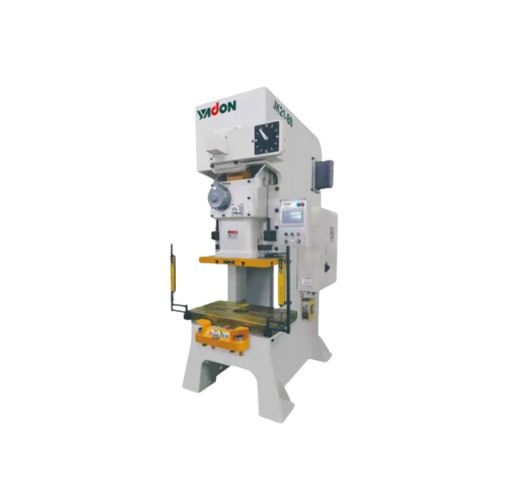

Máy dập trục khuỷu đơn JK21 của Yadon – Thiết kế chính xác, vận hành ổn định và an toàn, phù hợp cho các yêu cầu dập khắt khe trong sản xuất công nghiệp hiện đại.
Tính năng nổi bật:
-
Độ chính xác cao, đáp ứng tiêu chuẩn JIS cấp 1
-
Thân máy hàn nguyên khối, độ cứng vững cao
-
Ray dẫn hướng sáu mặt có khóa định vị, đảm bảo dẫn hướng chính xác
-
Ly hợp ma sát khô điều khiển bằng khí nén
-
Van điện từ kép an toàn
-
Hệ thống bảo vệ quá tải thủy lực có độ nhạy cao
-
Hệ thống bôi trơn tự động tập trung bằng dầu
-
Điều khiển tần số (biến tần), linh hoạt điều chỉnh tốc độ
-
Điều chỉnh chiều cao khuôn tự động (đối với các model 25 tấn, 45 tấn, 60 tấn là điều chỉnh bằng tay)
-
Hệ thống điều khiển điện tử đa chức năng, dễ tích hợp và tương thích cao
Tùy chọn thêm (theo yêu cầu):
-
Trục ra (output shaft)
-
Đệm khí (air cushion)
-
Cối trượt (sliding block)
-
…và các tùy chọn mở rộng khác theo nhu cầu sản xuất
Model JK21-25 đến JK21-80
| Items | Unit | 25 (L) | 25 (S) | 45 (L) | 45 (S) | 60 (L) | 60 (S) | 80 (L) | 80 (S) |
| Nominal Pressure | KN | 250 | 250 | 450 | 450 | 600 | 600 | 800 | 800 |
| Nominal Pressure Stroke | mm | 3.2 | 3.2 | 3.2 | 3.2 | 4 | 4 | 5 | 5 |
| Stroke of Slide | mm | 60 | 30 | 80 | 50 | 120 | 60 | 150 | 70 |
| Stroke (S.P.M) | S.P.M | 60-140 | 130-200 | 40-100 | 100-160 | 35-90 | 90-120 | 35-80 | 80-120 |
| Max. Die Set Height | mm | 200 | 215 | 250 | 265 | 310 | 340 | 340 | 380 |
| Die Height Adjustment | mm | 50 | 50 | 60 | 60 | 75 | 75 | 80 | 80 |
| Depth of Throat | mm | 155 | 155 | 225 | 225 | 255 | 255 | 280 | 280 |
| Distance Between Uprights | mm | 418 | 418 | 502 | 502 | 526 | 526 | 534 | 534 |
| Size of Slide (L-R) | mm | 470 | 470 | 560 | 560 | 700 | 700 | 770 | 770 |
| Size of Slide (F-B) | mm | 230 | 230 | 300 | 300 | 360 | 360 | 420 | 420 |
| Hole for Punch Shank | mm | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 |
| Size of Table (L-R) | mm | 680 | 680 | 850 | 850 | 900 | 900 | 1000 | 1000 |
| Size of Table (F-B) | mm | 300 | 300 | 440 | 440 | 500 | 500 | 550 | 550 |
| Table Thickness | mm | 70 | 70 | 80 | 80 | 80 | 80 | 90 | 90 |
| Blank Hole (L-R) | mm | 240 | 240 | 300 | 300 | 320 | 320 | 360 | 360 |
| Blank Hole (F-B) | mm | 120 | 120 | 150 | 150 | 160 | 160 | 180 | 180 |
| Main Motor Power | KW | 4 | 4 | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 |
Model JK21-110 đến JK21-260
| Items | Unit | 110 (L) | 110 (S) | 160 (L) | 160 (S) | 200 (L) | 200 (S) | 260 (L) | 260 (S) |
| Nominal Pressure | KN | 1100 | 1100 | 1600 | 1600 | 2000 | 2000 | 2600 | 2600 |
| Nominal Pressure Stroke | mm | 5 | 5 | 6 | 6 | 6 | 6 | 6.5 | 6.5 |
| Stroke of Slide | mm | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 |
| Stroke (S.P.M) | S.P.M | 30-60 | 60-90 | 20-50 | 40-80 | 20-50 | 40-75 | 20-40 | 40-50 |
| Max. Die Set Height | mm | 360 | 410 | 460 | 510 | 450 | 510 | 500 | 550 |
| Die Height Adjustment | mm | 80 | 80 | 100 | 100 | 110 | 110 | 120 | 120 |
| Depth of Throat | mm | 305 | 305 | 405 | 405 | 415 | 415 | 430 | 430 |
| Distance Between Uprights | mm | 616 | 616 | 660 | 660 | 800 | 800 | 890 | 890 |
| Size of Slide (L-R) | mm | 910 | 910 | 990 | 990 | 1130 | 1130 | 1130 | 1130 |
| Size of Slide (F-B) | mm | 470 | 470 | 550 | 550 | 630 | 630 | 700 | 700 |
| Hole for Punch Shank | mm | 50 | 50 | 65 | 65 | 65 | 65 | 65 | 65 |
| Size of Table (L-R) | mm | 1150 | 1150 | 1250 | 1250 | 1400 | 1400 | 1500 | 1500 |
| Size of Table (F-B) | mm | 600 | 600 | 800 | 800 | 820 | 820 | 840 | 840 |
| Table Thickness | mm | 110 | 110 | 140 | 140 | 160 | 160 | 180 | 180 |
| Blank Hole (L-R) | mm | 400 | 400 | 440 | 440 | 480 | 480 | 520 | 520 |
| Blank Hole (F-B) | mm | 200 | 200 | 220 | 220 | 240 | 240 | 260 | 260 |
| Main Motor Power | KW | 11 | 11 | 15 | 15 | 18.5 | 18.5 | 22 | 22 |
Trong lĩnh vực gia công kim loại tấm với quy mô vừa và nhỏ, việc tìm kiếm một chiếc máy dập vừa hiệu quả, chính xác, vừa đảm bảo an toàn là yếu tố then chốt. Máy dập trục khuỷu đơn JK21 Series của Yadon chính là giải pháp lý tưởng. Được thiết kế với sự chính xác và độ an toàn cao, dòng máy này không chỉ đáp ứng mà còn vượt qua các yêu cầu dập khắt khe trong sản xuất công nghiệp hiện đại, đặc biệt là các xưởng cần tối ưu không gian.
1. Máy dập trục khuỷu đơn khung C JK21 Series: Tổng quan giải pháp dập nhỏ gọn
1.1. Vai trò trong gia công kim loại nhẹ
Máy dập trục khuỷu đơn JK21 Series đóng vai trò quan trọng trong việc đột, cắt, dập và tạo hình các chi tiết kim loại có độ dày trung bình và nhẹ. Với cấu trúc đơn giản, máy dễ dàng được lắp đặt và vận hành, trở thành công cụ không thể thiếu trong các xưởng cơ khí chuyên sản xuất linh kiện chính xác.

1.2. Lợi ích cho sản xuất vừa và nhỏ
Việc sử dụng máy dập trục khuỷu đơn JK21 Series mang lại nhiều lợi ích thiết thực cho các doanh nghiệp sản xuất vừa và nhỏ:
- Tối ưu không gian: Thiết kế nhỏ gọn, khung C hở giúp máy chiếm ít diện tích và dễ dàng thao tác nạp/dỡ phôi.
- Chi phí đầu tư hợp lý: Phù hợp với ngân sách của các xưởng quy mô vừa và nhỏ nhưng vẫn đảm bảo chất lượng sản phẩm.
- Độ chính xác cao: Đạt tiêu chuẩn JIS cấp 1, đảm bảo sản phẩm dập ra đạt chất lượng đồng nhất, giảm thiểu phế phẩm.
1.3. Các đặc điểm nổi bật của dòng máy dập trục khuỷu đơn JK21 Series
Dòng máy dập trục khuỷu đơn JK21 Series nổi bật với thân máy hàn nguyên khối, độ cứng vững cao, triệt tiêu rung động hiệu quả. Máy được trang bị ray dẫn hướng sáu mặt có khóa định vị, đảm bảo dẫn hướng thanh trượt cực kỳ chính xác. Đặc biệt, máy tích hợp các tính năng an toàn cao cấp như ly hợp ma sát khô điều khiển bằng khí nén, van điện từ kép an toàn và hệ thống bảo vệ quá tải thủy lực có độ nhạy cao, mang lại sự an tâm tuyệt đối trong vận hành.
1.4. Ứng dụng tại Việt Nam
Tại thị trường Việt Nam, máy dập trục khuỷu đơn JK21 Series được các xưởng cơ khí, doanh nghiệp sản xuất linh kiện điện tử và đồ gia dụng ưa chuộng. Thiết kế nhỏ gọn, chi phí vận hành thấp và độ bền bỉ cùng tính năng an toàn cao khiến dòng máy này trở thành công cụ hiệu quả cho các nhu cầu sản xuất đa dạng.
2. Công nghệ máy dập trục khuỷu đơn JK21 Series
2.1. Hệ trục khuỷu đơn giản
Hệ thống trục khuỷu đơn của máy dập trục khuỷu đơn JK21 Series mang lại sự ổn định và dễ dàng trong việc bảo trì. Cơ chế truyền lực được thiết kế tối ưu, kết hợp với điều khiển tần số (biến tần) linh hoạt, cho phép điều chỉnh tốc độ dập phù hợp với từng loại khuôn và vật liệu, nâng cao hiệu suất tổng thể.
2.2. Độ chính xác dập cao
Với thân máy hàn nguyên khối có độ cứng vững vượt trội và ray dẫn hướng sáu mặt có khóa định vị, máy dập trục khuỷu đơn JK21 Series đảm bảo độ chính xác dập cực cao, đáp ứng tiêu chuẩn JIS cấp 1. Ngoài ra, tính năng điều chỉnh chiều cao khuôn tự động (trừ model 25T, 45T, 60T điều chỉnh bằng tay) giúp việc thiết lập khuôn nhanh chóng và chính xác hơn.
3. Ứng dụng thực tiễn máy dập trục khuỷu đơn JK21 Series

3.1. Sản xuất linh kiện ô tô nhỏ
Máy dập trục khuỷu đơn JK21 Series được sử dụng để dập các chi tiết kim loại nhỏ có độ chính xác cao cho ngành ô tô, như kẹp, móc treo, các bộ phận khóa và các linh kiện điện tử phụ trợ trên xe.
3.2. Gia công vỏ thiết bị điện
Máy là công cụ lý tưởng để đột lỗ, cắt và tạo hình các vỏ hộp, panel, và các chi tiết bằng kim loại tấm cho các thiết bị điện gia dụng, công nghiệp nhẹ và hệ thống chiếu sáng, đảm bảo tính thẩm mỹ và độ kín khít.
3.3. Chế tạo đồ gia dụng kim loại
Từ các chi tiết nhỏ bên trong máy móc, vỏ thiết bị nhà bếp, đến các bộ phận chức năng của đồ gia dụng, máy dập trục khuỷu đơn JK21 Series giúp sản xuất hàng loạt các linh kiện kim loại nhẹ với chất lượng đồng nhất.
3.4. Sản xuất linh kiện điện tử
Trong ngành công nghiệp điện tử, máy được dùng để dập các tấm chắn, khung đỡ, hoặc các chân kết nối kim loại nhỏ với dung sai cực nhỏ, nhờ vào độ chính xác vượt trội.
3.5. Gia công chi tiết thép nhẹ
Máy có thể được ứng dụng trong việc đột lỗ, cắt các chi tiết thép mỏng, nhẹ, thường dùng trong các công trình phụ trợ hoặc các sản phẩm cơ khí đơn giản, nơi yêu cầu sự linh hoạt và chính xác.
4. Hướng dẫn chọn máy dập trục khuỷu đơn JK21 Series
4.1. Đánh giá lực dập
Khi chọn máy dập trục khuỷu đơn JK21 Series, bạn cần xác định chính xác lực dập (tấn) cần thiết dựa trên loại vật liệu, độ dày phôi và tác vụ gia công cụ thể. Hãy chọn máy có lực dập phù hợp để đảm bảo hiệu suất tối ưu và tận dụng tốt hệ thống bảo vệ quá tải thủy lực của máy.
4.2. Kiểm tra kích thước bàn
Dù là dòng máy nhỏ gọn, bạn vẫn cần đảm bảo kích thước bàn dập và khoảng không làm việc đủ lớn để chứa khuôn dập của bạn một cách an toàn và thuận tiện cho việc thao tác.
Thông số kỹ thuật
Thương hiệu: Yadon
Model: JK21 Series
