Cấu tạo của máy máy nén khí trục vít 2 cấp khá giống máy nén 1 cấp. Điểm khác biệt lớn nhất nằm ở 2 trục vít tách rời, khoang làm mát trung gian, 2 bộ phận cấp dầu,…
Máy nén khí trục vít 2 cấp (đầu nén 2 cấp): Đầu nén trục vít chuyển động lớn, với thiết kế tốc độ chậm, gồm hai đơn vị nén độc lập. Hiệu quả cao, độ ồn thấp, rung lắc máy nhỏ, độn tin cậy cao, độ nén mỗi cấp thấp, thất thoát nhỏ, Hai cấp trục vít đảm nhận với công xuất tương đồng, do đó chịu lực nhỏ, tuổi thọ cao.
Máy gồm 1 số bộ phận cơ bản như sau:
- Trục vít: có 2 trục được đặt ở 2 khoang nén riêng biệt nối nhau bởi khoang làm mát trung gian.
- Bộ cấp dầu: gồm 2 thay vì 1 như ở dòng máy 1 cấp. Cấp dầu cho khoang nén để quá trình nén hiệu quả.
- Bộ lọc khí: lọc nguồn khí đầu vào, ngăn bụi bẩn đi vào máy.
- Bộ lọc dầu: giúp sàng lọc hơi dầu lẫn trong khí nén để chất lượng khí tốt.
- Vòng bi: gắn trên đầu 2 trục để cố định và giúp quay đều.
- Hệ thống van: gồm nhiều loại van như van hút, van xả, van chặn dầu, van an toàn, van hằng nhiệt, van một chiều,…
- Bộ phận làm mát: làm mát khí nén trong quá chuyển tiếp giữa 2 cấp nén.
Ứng dụng cho các ngành công nghiệp vĩ mô
Chỉ những tổ hợp công nghiệp nặng với quy mô lớn mới khai thác hết được sức mạnh của cỗ máy 132kW này:
-
Công nghiệp Xi măng & Nhiệt điện: Cung cấp nguồn khí nén áp lực cao liên tục để thổi bụi, vận chuyển vật liệu qua đường ống, vận hành hệ thống van gió và băng tải khổng lồ.
-
Tổ hợp Luyện kim & Khai khoáng: Đảm bảo luồng hơi mạnh mẽ nuôi các máy khoan đá hạng nặng, hệ thống dập thủy lực và lò luyện thép quy mô quốc gia.
-
Nhà máy Hóa chất & Lọc hóa dầu: Vận hành mạng lưới van điều khiển tự động phức tạp, duy trì áp suất an toàn cho các bồn chứa và hệ thống đường ống dẫn lưu chất.
-
Xưởng đóng tàu biển siêu trường siêu trọng: Bơm khí nén tốc độ cao cho hàng chục trạm phun cát làm sạch vỏ tàu và hệ thống cần cẩu nâng hạ đồng thời.
Thông số kỹ thuật
Để duy trì luồng hơi nén cực mạnh và liên tục cho một mạng lưới thiết bị dày đặc, AMMF-175A sở hữu bộ thông số kỹ thuật đứng đầu phân khúc:
| Model | Công suất (Kw) |
Áp lực (Bar) |
Lưu Lượng (m³/min) |
Độ ồn | Kích thước |
| AMMF-175A | 132 | 8 | 23 | 82 | 2300*1470*1840 |
| 16 | 14 | ||||
| 20 | 13 |
Nguồn điện áp sử dụng
Máy nén khí trục vít 2 cấp AEMG – AMMF-175A/132KW sử dụng nguồn điện 380V chuyên dụng cho công nghiệp nặng. Dòng điện 3 pha đảm bảo động cơ chạy mượt mà không sụt áp. Lưới điện của nhà xưởng luôn trong trạng thái an toàn tuyệt đối.
Công suất nén khí thực
Công suất thiết kế lên đến 75kW mang lại hiệu năng cực kỳ ấn tượng. Khả năng sinh công vượt trội hơn hẳn các thế hệ máy piston cũ. Sản lượng khí tạo ra đáp ứng tốt mọi mạng lưới tiêu thụ.
Lưu lượng khí tạo ra
Máy nén khí trục vít đẩy ra khối lượng không khí cực kỳ lớn 23 m³/min. Tốc độ nạp khí vào bình chứa diễn ra trong thời gian siêu ngắn. Toàn bộ máy móc đầu cuối không bao giờ bị rơi vào cảnh thiếu hơi.
Áp suất làm việc chuẩn
Áp lực luồng hơi duy trì ổn định ở ngưỡng an toàn 8 Bar. Các van điều áp hoạt động nhạy bén để kiểm soát dòng lưu chất. Mọi thiết bị kết nối đều nhận được luồng sức mạnh đồng đều.
Kích thước tổng thể máy
Kích thước: 2300*1470*1840. Kiểu dáng máy đứng gọn gàng giúp tối ưu hóa diện tích lắp đặt. Trọng lượng phân bố đều giúp thiết bị đứng vững trên nền xưởng sản xuất. Quá trình vận chuyển và bố trí không gian trở nên rất thuận lợi.
Ưu điểm
Việc vận hành một thiết bị 132kW liên tục sẽ tiêu tốn một lượng điện năng khổng lồ. Do đó, AEMG đã trang bị cho AMMF-175A những công nghệ tối tân nhất để tối ưu hóa bài toán chi phí:
-
Tiết kiệm hàng trăm triệu đồng tiền điện: Cấu trúc đầu nén trục vít 2 cấp chia nhỏ tỷ số nén, kết hợp với động cơ nam châm vĩnh cửu và biến tần Inovance. Máy giảm thiểu tối đa điện năng hao phí, tự động điều tiết vòng quay theo tải thực, mang lại hiệu quả tiết kiệm điện lên đến 30% so với máy nén khí 1 cấp truyền thống.
-
Độ bền bỉ vách đá, bất chấp khắc nghiệt: Cụm đầu nén công nghệ Đức hoạt động với tốc độ vòng quay chậm hơn, giảm sinh nhiệt và ma sát. Máy có thể chạy mượt mà 24/7 trong môi trường nhiệt độ cao hoặc nhiều bụi bẩn mà không lo bó máy.
-
Hệ thống tản nhiệt và lọc vi mô: Bộ làm mát trung gian cỡ lớn giúp nhiệt độ khí nén chuyển cấp luôn ổn định. Bộ lọc khí, lọc dầu cao cấp ngăn chặn mọi tạp chất, bảo vệ tuyệt đối cho cụm trục vít và kéo dài chu kỳ bảo dưỡng định kỳ.
-

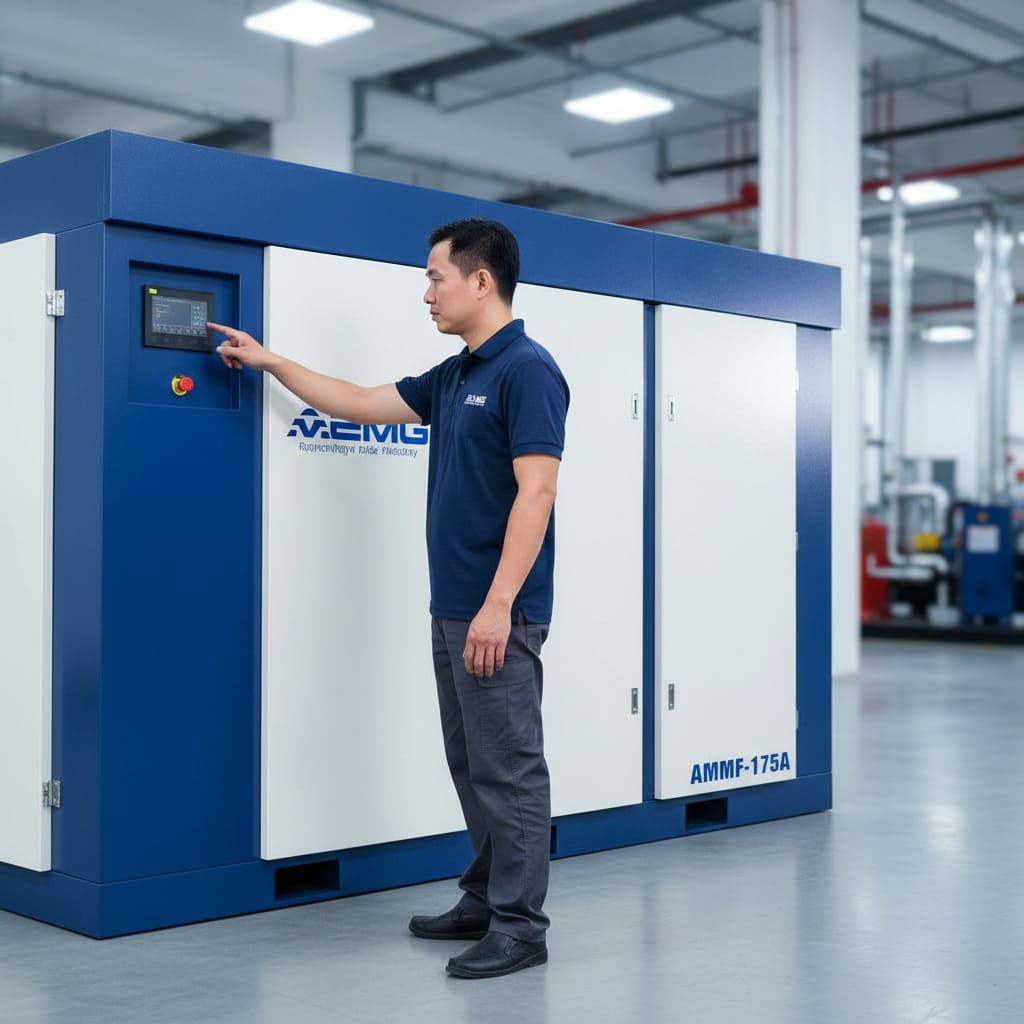

Trung tâm điều khiển thông minh PLC: Màn hình cảm ứng sắc nét cho phép kỹ sư giám sát toàn diện từ xa. Hệ thống cảnh báo lập tức ngắt mạch khi có dấu hiệu quá nhiệt, lệch pha hoặc sụt áp, bảo vệ an toàn cho cả nhà máy.
Liên hệ tư vấn dự án khí nén 132kW cùng AEMG
Hệ thống khí nén 132kW yêu cầu quy trình khảo sát, thiết kế trạm máy và thi công đường ống vô cùng khắt khe. AEMG tự hào là đơn vị cung cấp giải pháp trọn gói, chuyên nghiệp hàng đầu. Vui lòng liên hệ để đội ngũ chuyên gia của chúng tôi hỗ trợ tận nơi:
-
Địa chỉ: 154 phố Việt Hưng, phường Việt Hưng, thành phố Hà Nội
-
Hotline / Zalo: 0983 926 892
-
Email: info@aemg.vn
