Ngành sản xuất thủy tinh là một trong những ngành công nghiệp đòi hỏi mức độ tự động hóa cao, vận hành liên tục 24/7 và yêu cầu độ ổn định rất lớn. Bên cạnh các thiết bị chính như lò nấu, máy tạo hình, hệ thống ủ nhiệt và đóng gói, máy nén khí trong ngành sản xuất thủy tinh đóng vai trò là nguồn năng lượng trung tâm cho hầu hết các hệ thống điều khiển, cơ cấu chấp hành và dây chuyền tự động.
Nếu hệ thống khí nén gặp sự cố hoặc chất lượng khí không đạt yêu cầu, toàn bộ dây chuyền có thể phải dừng hoạt động, gây thiệt hại hàng trăm triệu đồng mỗi giờ. Chính vì vậy, việc lựa chọn đúng hệ thống máy nén khí không chỉ giúp đảm bảo năng suất mà còn giảm đáng kể chi phí điện năng và chi phí bảo trì.
Vai trò của máy nén khí trong ngành sản xuất thủy tinh
Trong nhà máy sản xuất thủy tinh, khí nén không trực tiếp tạo ra sản phẩm nhưng lại tham gia vào gần như mọi công đoạn sản xuất.
1. Điều khiển hệ thống van khí nén
Hầu hết các van điều khiển trong dây chuyền đều sử dụng bộ truyền động khí nén.
Khí nén được dùng để:
- Đóng mở van cấp nguyên liệu.
- Điều khiển van nhiên liệu lò.
- Van điều khiển khí đốt.
- Van cấp nước làm mát.
- Van điều khiển hệ thống khí kỹ thuật.
Yêu cầu:
- Áp suất ổn định.
- Phản hồi nhanh.
- Không được tụt áp khi nhiều van hoạt động cùng lúc.
2. Điều khiển xi lanh khí nén
Trong dây chuyền tạo hình chai, lọ hoặc kính, rất nhiều cơ cấu chuyển động sử dụng xi lanh khí nén như:
- Gắp sản phẩm.
- Đẩy phôi.
- Ép khuôn.
- Định vị sản phẩm.
- Đẩy sản phẩm ra băng tải.
Các xi lanh hoạt động với tần suất rất cao nên lưu lượng khí phải luôn ổn định.

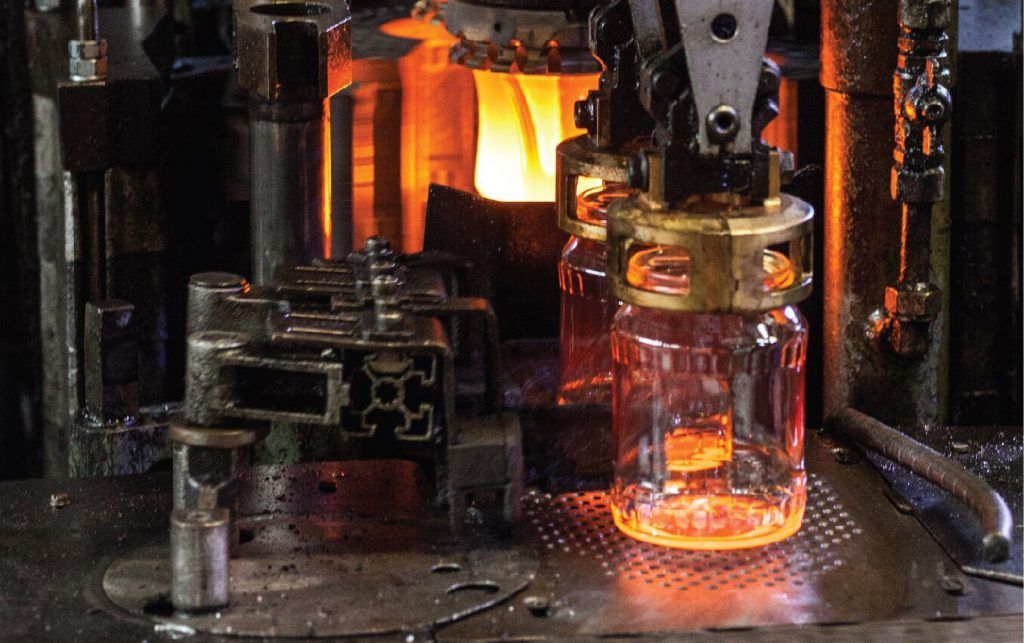

3. Thổi tạo hình sản phẩm thủy tinh
Đây là ứng dụng đặc trưng nhất.
Trong quá trình tạo hình chai thủy tinh hoặc lọ thủy tinh, khí nén được sử dụng để:
- Thổi phôi.
- Ép khuôn.
- Tạo hình chính xác.
Nếu áp suất khí không ổn định:
- Thành chai không đều.
- Méo sản phẩm.
- Xuất hiện lỗi bọt khí.
- Tăng tỷ lệ phế phẩm.
4. Làm sạch khuôn
Sau mỗi chu kỳ sản xuất, khuôn cần được làm sạch bụi thủy tinh.
Khí nén được dùng để:
- Thổi sạch bụi.
- Loại bỏ mảnh kính.
- Làm sạch bề mặt khuôn.
Nếu bụi còn bám:
- Giảm tuổi thọ khuôn.
- Gây lỗi bề mặt sản phẩm.
5. Hệ thống robot tự động
Các robot gắp sản phẩm thường kết hợp:
- Xi lanh khí.
- Van điện từ.
- Bộ hút chân không.
Nguồn khí nén sạch giúp robot hoạt động ổn định với tốc độ cao.
6. Đóng gói thành phẩm
Khí nén điều khiển:
- Máy quấn màng.
- Máy đóng thùng.
- Máy dán băng keo.
- Máy palletizer.
Những yêu cầu đặc biệt của máy nén khí trong ngành sản xuất thủy tinh
Không giống ngành cơ khí thông thường, nhà máy thủy tinh có môi trường nhiệt độ rất cao.
Do đó hệ thống khí nén cần đáp ứng các tiêu chí sau.
Áp suất ổn định
Thông thường:
- 6 bar
- 7 bar
- 8 bar
Sai số nên nhỏ hơn ±0,1 bar.
Lưu lượng lớn
Các dây chuyền IS Machine tiêu thụ khí rất lớn.
Một nhà máy có thể cần:
- 10 m³/phút
- 30 m³/phút
- 60 m³/phút
- Trên 100 m³/phút
Tùy quy mô.
Hoạt động liên tục 24/7
Máy nén khí phải:
- chạy liên tục
- độ bền cao
- ít dừng máy
Do đó đa số lựa chọn:
- Máy nén khí trục vít.
Khí nén sạch
Nếu khí còn:
- nước
- dầu
- bụi
sẽ gây:
- hỏng van
- kẹt xi lanh
- giảm tuổi thọ thiết bị.
Máy nén khí trong ngành sản xuất thủy tinh
Máy nén khí trục vít có dầu
Đây là lựa chọn phổ biến nhất.
Ưu điểm:
- Giá đầu tư hợp lý.
- Độ bền cao.
- Tiết kiệm điện.
- Lưu lượng lớn.
- Bảo trì đơn giản.
Ứng dụng:
- Nhà máy kính.
- Nhà máy chai thủy tinh.
- Nhà máy lọ thủy tinh.

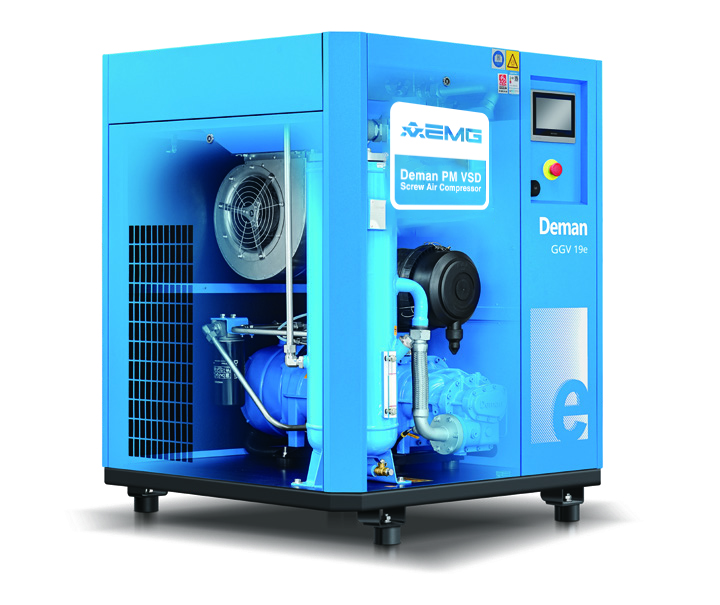

Máy nén khí trục vít biến tần
Nếu dây chuyền thay đổi tải liên tục nên chọn máy biến tần.
Lợi ích:
- Tiết kiệm điện 20–35%.
- Áp suất ổn định.
- Giảm dòng khởi động.
- Tăng tuổi thọ đầu nén.
Máy nén khí không dầu
Được sử dụng khi:
- Khí tiếp xúc trực tiếp sản phẩm.
- Nhà máy sản xuất thủy tinh dược phẩm.
- Thủy tinh y tế.
- Bao bì thực phẩm.
Theo tiêu chuẩn ISO 8573-1 Class 0, khí nén không chứa dầu giúp loại bỏ nguy cơ nhiễm bẩn.
Hệ thống máy nén khí trong ngành sản xuất thủy tinh cần có
Một hệ thống tiêu chuẩn gồm:
1. Bình chứa khí
Vai trò:
- Ổn định áp suất.
- Giảm dao động lưu lượng.
- Giảm số lần tải/ngắt tải.
Dung tích thường:
- 1000 L
- 2000 L
- 3000 L
- 5000 L
2. Máy sấy khí
Độ ẩm là nguyên nhân lớn nhất gây:
- rỉ sét
- hỏng van
- kẹt xi lanh
Có hai loại:
Máy sấy khí lạnh
Điểm sương khoảng:
+3°C
Đáp ứng đa số nhà máy thủy tinh.
Máy sấy hấp thụ
Điểm sương:
-20°C
-40°C
-70°C
Dùng khi yêu cầu cực khô.
3. Bộ lọc khí
Thông thường bố trí:
- Lọc thô
- Lọc tinh
- Lọc siêu tinh
- Lọc than hoạt tính (nếu cần)
Giúp loại bỏ:
- bụi
- dầu
- nước
Tiêu chuẩn chất lượng khí nén
Nhiều nhà máy áp dụng tiêu chuẩn ISO 8573-1.
Thông thường:
| Chỉ tiêu | Khuyến nghị |
|---|---|
| Hạt bụi | Class 2–3 |
| Hàm lượng dầu | Class 1–2 |
| Điểm sương | +3°C hoặc thấp hơn |
Đối với thủy tinh y tế hoặc bao bì thực phẩm, yêu cầu có thể cao hơn tùy quy trình.
Cách tính công suất máy nén khí
Quy trình tính gồm:
Bước 1
Thống kê:
- Xi lanh.
- Robot.
- Van.
- Máy tạo hình.
- Máy đóng gói.
Bước 2
Tính tổng lưu lượng.
Ví dụ:
Tổng:
48 m³/phút.
Bước 3
Cộng dự phòng.
Thông thường:
20–30%.
=> Chọn khoảng:
60 m³/phút.
Bước 4
Chọn công suất.
Ví dụ:
60 m³/phút tương ứng khoảng:
315–355 kW
(tùy từng hãng).
Thiết kế đường ống khí nén
Đường ống ảnh hưởng trực tiếp đến hiệu suất.
Khuyến nghị:
- Dùng đường ống nhôm hoặc inox.
- Thiết kế dạng vòng (Ring Main).
- Tốc độ khí:
- 6–8 m/s trên đường ống chính.
- 10–15 m/s trên nhánh.
Sụt áp toàn hệ thống:
< 0,2 bar.
Những lỗi thường gặp của máy nén khí trong ngành sản xuất thủy tinh
Chọn máy quá nhỏ
Hậu quả:
- Chạy full tải liên tục.
- Hao điện.
- Giảm tuổi thọ.
Đường ống quá nhỏ
Gây:
- tụt áp
- thiếu khí
- giảm năng suất
Không có máy sấy khí
Hậu quả:
- nước trong đường ống
- rỉ sét
- hỏng van điện từ
Không bảo trì lọc
Lõi lọc bẩn gây:
- tổn thất áp suất
- tăng điện năng tiêu thụ
Giải pháp tiết kiệm điện cho máy nén khí trong ngành sản xuất thủy tinh
Điện năng chiếm khoảng 70–80% tổng chi phí vòng đời của một hệ thống máy nén khí, vì vậy tối ưu vận hành mang lại hiệu quả kinh tế rất lớn.
Các giải pháp bao gồm:
- Lựa chọn máy nén khí biến tần phù hợp với tải thực tế.
- Ghép nhiều máy theo chế độ luân phiên để vận hành ở vùng hiệu suất cao.
- Duy trì áp suất ở mức cần thiết, tránh cài đặt cao hơn nhu cầu (mỗi 1 bar tăng thêm có thể làm tăng khoảng 6–8% điện năng tiêu thụ).
- Kiểm tra và xử lý rò rỉ khí định kỳ. Một lỗ rò nhỏ cũng có thể gây thất thoát hàng nghìn kWh mỗi năm.
- Bảo dưỡng định kỳ bộ lọc gió, lọc dầu, lọc tách dầu và lõi lọc khí.
- Thu hồi nhiệt từ máy nén khí để gia nhiệt nước hoặc không khí trong nhà máy.
- Ứng dụng hệ thống giám sát thông minh để theo dõi áp suất, lưu lượng, nhiệt độ và điện năng theo thời gian thực.
Kinh nghiệm lựa chọn máy nén khí trong ngành sản xuất thủy tinh
Khi đầu tư hệ thống máy nén khí trong ngành sản xuất thủy tinh, chúng tôi cần:
- Lưu lượng (FAD): Chọn theo nhu cầu thực tế cộng thêm 20–30% dự phòng cho mở rộng.
- Áp suất làm việc: Thông thường 7–8 bar, tránh chọn áp suất quá cao gây lãng phí điện.
- Loại máy: Máy nén khí trục vít có dầu phù hợp với đa số ứng dụng; máy không dầu dành cho các quy trình có yêu cầu nghiêm ngặt về độ sạch.
- Hiệu suất năng lượng: Ưu tiên động cơ hiệu suất cao IE3 hoặc IE4 kết hợp biến tần nếu tải thay đổi.
- Khả năng bảo trì: Chọn thương hiệu có phụ tùng sẵn có và dịch vụ kỹ thuật nhanh chóng.
- Hệ thống xử lý khí: Bình chứa, máy sấy khí và bộ lọc phải được tính toán đồng bộ với công suất máy nén.
- Khả năng mở rộng: Thiết kế đường ống và phòng máy nên tính đến nhu cầu tăng sản lượng trong tương lai.
Kết luận
Máy nén khí trong ngành sản xuất thủy tinh không chỉ là thiết bị cung cấp năng lượng mà còn là yếu tố quyết định đến sự ổn định của toàn bộ dây chuyền sản xuất. Từ khâu điều khiển van, vận hành xi lanh, thổi tạo hình, làm sạch khuôn đến đóng gói thành phẩm, mọi công đoạn đều phụ thuộc vào nguồn khí nén có áp suất ổn định, lưu lượng phù hợp và chất lượng đạt tiêu chuẩn.
Để đạt hiệu quả đầu tư lâu dài, doanh nghiệp cần lựa chọn hệ thống khí nén dựa trên tính toán kỹ thuật chính xác, kết hợp máy nén khí, bình chứa, máy sấy khí, bộ lọc và mạng đường ống được thiết kế đồng bộ. Đồng thời, việc áp dụng các giải pháp tiết kiệm năng lượng và bảo trì định kỳ sẽ giúp giảm đáng kể chi phí vận hành, kéo dài tuổi thọ thiết bị và nâng cao năng lực cạnh tranh của nhà máy.
