Trong các nhà máy cơ khí, quá trình cắt, mài, tiện, phay, khoan, hàn, cắt laser, chấn dập và gia công kim loại có thể phát sinh lượng lớn bụi, khói và các chất ô nhiễm trong không khí. Nếu không được thu gom và xử lý đúng cách, bụi cơ khí không chỉ ảnh hưởng đến môi trường xung quanh mà còn làm giảm chất lượng không khí trong nhà xưởng và ảnh hưởng đến điều kiện làm việc của người lao động.
Vì vậy, việc tìm hiểu tiêu chuẩn khí thải nhà xưởng và xây dựng hệ thống xử lý bụi cơ khí phù hợp là một trong những yêu cầu quan trọng đối với doanh nghiệp sản xuất hiện nay.
1. Vì sao nhà xưởng cơ khí cần xử lý khí thải và bụi?
Trong quá trình sản xuất cơ khí, các công đoạn gia công thường tạo ra nhiều dạng ô nhiễm khác nhau.
Một số nguồn phát sinh phổ biến gồm:
- Bụi kim loại từ quá trình mài, đánh bóng.
- Bụi từ cắt kim loại bằng laser, plasma hoặc oxy-gas.
- Khói hàn từ quá trình hàn hồ quang, MIG/MAG, TIG.
- Bụi từ gia công cơ khí như tiện, phay, khoan.
- Bụi sơn và hơi dung môi trong công đoạn sơn hoàn thiện.
- Khói và bụi phát sinh trong quá trình nhiệt luyện.
- Hạt mịn và bụi phát sinh khi làm sạch bề mặt kim loại.
Đặc điểm của bụi phụ thuộc rất lớn vào vật liệu và công nghệ sản xuất.
Ví dụ, bụi phát sinh khi gia công thép thông thường sẽ khác với bụi từ inox, nhôm hoặc các hợp kim đặc biệt. Đối với quá trình cắt laser, ngoài bụi kim loại còn có thể xuất hiện khói và các sản phẩm sinh ra do quá trình vật liệu bị nung nóng ở nhiệt độ cao.
Do đó, không nên áp dụng một hệ thống lọc bụi giống nhau cho tất cả các nhà máy.

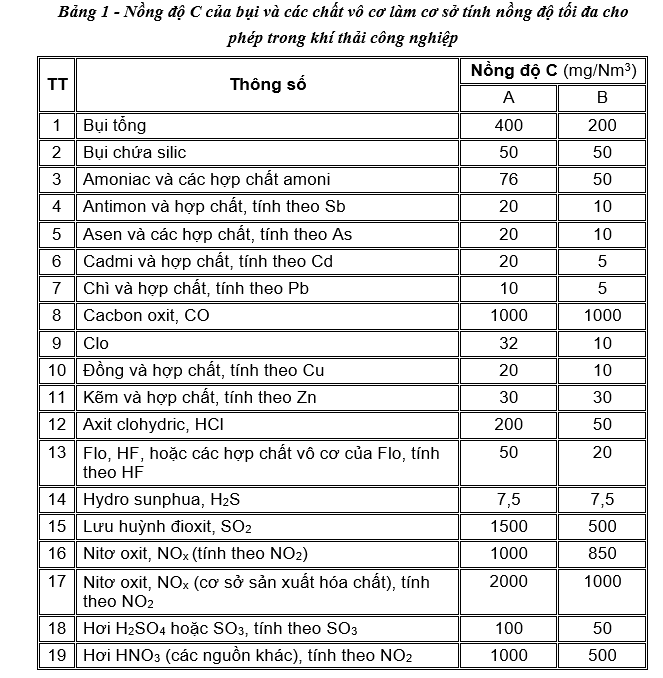

2. Tiêu chuẩn khí thải nhà xưởng cần quan tâm
Khi thiết kế hệ thống xử lý khí thải cho nhà máy, doanh nghiệp cần xác định rõ nguồn phát thải, thành phần ô nhiễm, lưu lượng khí và yêu cầu pháp lý áp dụng cho từng loại nguồn.
Tại Việt Nam, hệ thống quy chuẩn về môi trường đã có nhiều thay đổi trong thời gian gần đây. Đối với các dự án và cơ sở sản xuất, cần kiểm tra quy định hiện hành và quy chuẩn áp dụng tại thời điểm lập hồ sơ môi trường.
Đặc biệt, doanh nghiệp hoạt động trong lĩnh vực sản xuất công nghiệp cần lưu ý các quy định liên quan đến khí thải công nghiệp, bụi và các chất ô nhiễm vô cơ/hữu cơ.
Trong thực tế, khi đánh giá một hệ thống xử lý khí thải nhà xưởng, không chỉ nhìn vào tiêu chí “máy lọc bụi có lọc được hay không”, mà cần đánh giá toàn bộ hệ thống:
Nguồn phát sinh → Chụp hút → Đường ống → Quạt hút → Thiết bị xử lý → Ống khói → Môi trường.
Chỉ cần một trong các khâu trên được thiết kế không phù hợp, hiệu quả thu gom và xử lý tổng thể có thể giảm đáng kể.
3. Các loại bụi thường gặp trong nhà máy cơ khí
Bụi kim loại
Đây là loại bụi phổ biến trong các xưởng gia công cơ khí.
Bụi có thể phát sinh từ:
- Máy mài.
- Máy đánh bóng.
- Máy cắt.
- Máy tiện.
- Máy phay.
- Máy khoan.
- Máy chà nhám.
- Máy gia công CNC.
Bụi kim loại thường có kích thước và đặc tính khác nhau. Một phần bụi có kích thước lớn có thể được thu gom bằng hệ thống cyclone hoặc buồng lắng, trong khi các hạt bụi nhỏ cần sử dụng thiết bị lọc hiệu suất cao hơn.
Bụi cắt laser
Cắt laser kim loại là công nghệ ngày càng phổ biến trong các nhà máy cơ khí chính xác.
Quá trình cắt tạo ra khói và các hạt rất nhỏ. Nếu hệ thống hút không đủ lưu lượng hoặc bố trí điểm hút không phù hợp, khói bụi có thể phát tán vào khu vực sản xuất.
Hệ thống xử lý bụi laser thường cần được tính toán dựa trên:
- Số lượng máy laser.
- Công suất máy.
- Kích thước bàn cắt.
- Vật liệu gia công.
- Chế độ cắt.
- Số bàn cắt hoạt động đồng thời.
- Lưu lượng hút yêu cầu.
Khói hàn
Khói hàn chứa các hạt rất nhỏ phát sinh trong quá trình hàn.
Đối với nhà máy có nhiều vị trí hàn, phương án xử lý có thể sử dụng:
- Chụp hút tại nguồn.

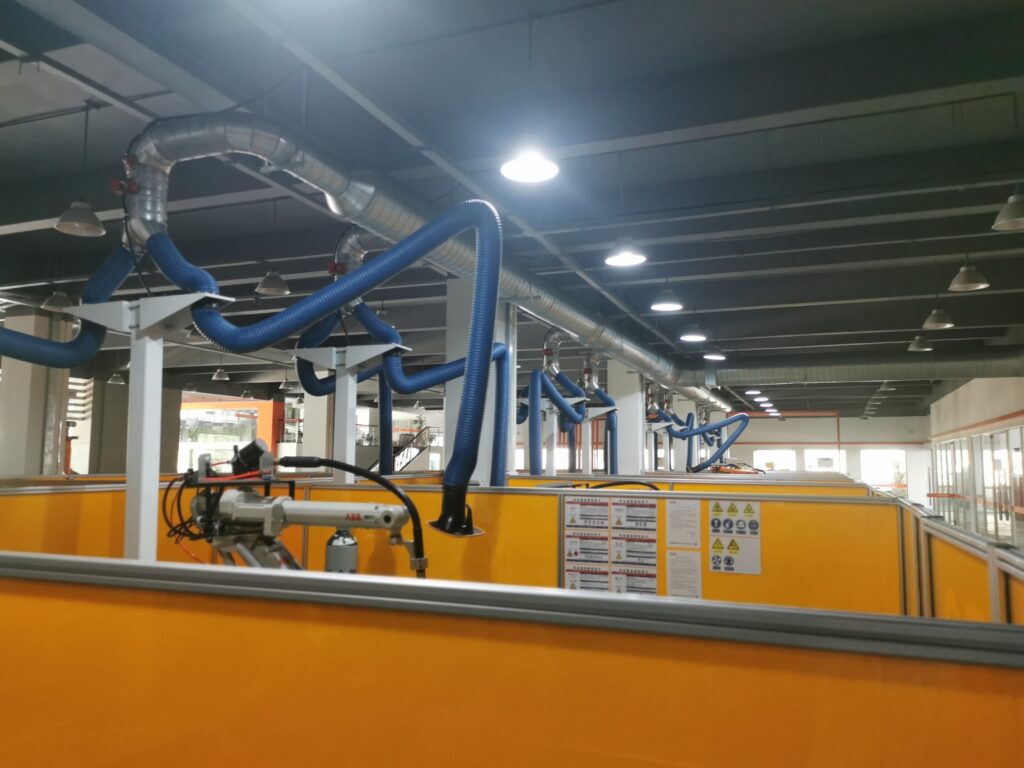

- Tay hút khói hàn.
- Hệ thống hút trung tâm.
- Bộ lọc cartridge.
- Bộ lọc HEPA trong những trường hợp yêu cầu cao.
Một nguyên tắc quan trọng là thu gom càng gần nguồn phát sinh càng tốt.
4. Hệ thống xử lý bụi cơ khí gồm những gì?
Một hệ thống xử lý bụi cơ khí hoàn chỉnh thường gồm nhiều thành phần.
1. Chụp hút hoặc điểm hút
Đây là vị trí đầu tiên thu gom bụi.
Chụp hút phải được thiết kế phù hợp với máy móc và vị trí phát sinh bụi. Nếu chụp hút quá xa nguồn phát sinh, lưu lượng hút lớn nhưng hiệu quả thu gom vẫn có thể thấp.
2. Đường ống hút bụi
Đường ống có nhiệm vụ đưa bụi và khí ô nhiễm từ các điểm hút đến thiết bị lọc.
Khi thiết kế cần tính toán:
- Đường kính ống.
- Vận tốc khí.
- Tổn thất áp suất.
- Chiều dài đường ống.
- Số lượng co, cút, nhánh.
- Lưu lượng tại từng điểm hút.
Đặc biệt đối với bụi kim loại, cần tránh tình trạng vận tốc trong đường ống quá thấp khiến bụi lắng đọng.
3. Quạt hút
Quạt là thiết bị tạo ra lưu lượng và áp suất cần thiết cho toàn bộ hệ thống, rất quan trọng trong hệ thống hút bụi nhà xưởng
Việc lựa chọn quạt không nên chỉ dựa vào công suất motor. Cần xác định đồng thời:
Lưu lượng hút + áp suất tĩnh + hiệu suất quạt + điều kiện vận hành.
4. Thiết bị lọc bụi
Tùy loại bụi và yêu cầu xử lý, có thể sử dụng:
- Cyclone.
- Túi lọc bụi.
- Cartridge filter.
- Bộ lọc đa cấp.
- HEPA.
- Thiết bị lọc ướt.
- Thiết bị lọc tĩnh điện trong một số ứng dụng phù hợp.
Đối với các nhà máy cơ khí hiện đại, lọc bụi cartridge được sử dụng khá phổ biến nhờ khả năng lọc bụi mịn và thiết kế tương đối nhỏ gọn.
5. Quy trình xử lý bụi cơ khí tiêu chuẩn
Một hệ thống có thể được thiết kế theo sơ đồ cơ bản:
Máy gia công → Chụp hút → Đường ống → Thiết bị lọc bụi → Quạt hút → Ống thoát khí
Đối với hệ thống có nồng độ bụi lớn, có thể bổ sung thiết bị tiền xử lý trước bộ lọc chính.
Ví dụ:
Nguồn bụi → Cyclone/bộ tách bụi → Cartridge filter → Quạt → Ống khói
Việc bố trí thiết bị tiền xử lý có thể giúp giảm tải cho bộ lọc chính và hạn chế lượng bụi lớn đi trực tiếp vào vật liệu lọc.
6. Những yếu tố cần tính toán khi thiết kế hệ thống hút bụi nhà xưởng
Đây là phần rất quan trọng nhưng thường bị bỏ qua khi doanh nghiệp lựa chọn hệ thống xử lý bụi.
Lưu lượng hút
Lưu lượng phải đáp ứng yêu cầu thu gom tại từng nguồn.
Nếu chọn quạt quá nhỏ, hệ thống có thể không đủ lực hút.
Ngược lại, chọn quạt quá lớn có thể làm tăng đáng kể chi phí đầu tư và điện năng vận hành.
Vận tốc trong đường ống
Vận tốc phải phù hợp với đặc tính của loại bụi.
Nếu vận tốc quá thấp, bụi có thể lắng trong đường ống.
Nếu vận tốc quá cao, tổn thất áp suất và điện năng của quạt sẽ tăng.
Diện tích lọc
Đối với thiết bị cartridge hoặc túi lọc, cần tính toán diện tích vật liệu lọc phù hợp với lưu lượng và tải bụi.
Không nên chỉ lựa chọn thiết bị dựa trên lưu lượng danh nghĩa mà bỏ qua nồng độ bụi và đặc tính bụi.
Tổn thất áp suất
Tổn thất áp suất tổng thể bao gồm:
Đường ống + co/cút + van + chụp hút + thiết bị lọc + phụ kiện.
Từ đó mới xác định được áp suất làm việc cần thiết của quạt.
7. Có phải bụi càng nhỏ thì càng khó xử lý?
Đúng, trong hệ thống hút bụi nhà xưởng
Bụi có kích thước càng nhỏ thường càng khó thu gom bằng các phương pháp lắng cơ học đơn giản.
Đặc biệt, bụi mịn có thể dễ dàng phát tán trong không gian nhà xưởng.
Vì vậy, với các nguồn phát sinh bụi mịn như cắt laser, mài kim loại và khói hàn, doanh nghiệp cần lựa chọn vật liệu lọc và công nghệ xử lý phù hợp thay vì chỉ tăng công suất quạt.
Một hệ thống tốt phải đáp ứng đồng thời hai mục tiêu:
Thu gom hiệu quả tại nguồn + lọc hiệu quả tại thiết bị xử lý.
8. Những sai lầm thường gặp khi xử lý bụi cơ khí
Chỉ chọn quạt theo công suất motor
Motor lớn không đồng nghĩa hệ thống hút tốt. Quan trọng là điểm làm việc của quạt phải đáp ứng đúng lưu lượng và áp suất.
Đường ống thiết kế không phù hợp
Ống quá nhỏ làm tăng tổn thất áp suất, trong khi ống quá lớn có thể khiến vận tốc khí không đủ để vận chuyển bụi.
Chụp hút đặt sai vị trí
Khoảng cách từ nguồn phát sinh đến chụp hút ảnh hưởng trực tiếp đến hiệu quả thu gom.
Không tính đến số máy hoạt động đồng thời
Ví dụ nhà máy có 10 máy nhưng chỉ 5 máy hoạt động cùng lúc thì hệ thống cần được tính toán theo chế độ vận hành thực tế và phương án điều khiển phù hợp.
Không có phương án xử lý bụi thu gom
Bụi sau khi được tách khỏi dòng khí cần được thu gom và xử lý phù hợp, đặc biệt với bụi kim loại hoặc bụi có thành phần nguy hại.
9. Giải pháp xử lý bụi cơ khí phù hợp cho từng ứng dụng
Không có một công nghệ duy nhất phù hợp cho tất cả nhà máy.
| Ứng dụng | Nguồn phát sinh | Giải pháp thường xem xét |
|---|---|---|
| Cắt laser | Khói, bụi kim loại | Cartridge filter |
| Cắt plasma | Bụi, khói kim loại | Hệ thống hút + lọc cartridge |
| Mài kim loại | Bụi kim loại | Chụp hút + lọc bụi |
| Đánh bóng | Bụi mịn | Hút cục bộ + lọc cartridge |
| Hàn | Khói hàn | Tay hút/chụp hút + lọc |
| Gia công CNC | Phoi, bụi | Hút cục bộ/phân tách |
| Sơn kim loại | Bụi sơn, hơi dung môi | Hệ thống xử lý chuyên dụng |
| Làm sạch bề mặt | Bụi vật liệu | Hệ thống hút và lọc phù hợp |
Do đó, trước khi báo giá hoặc thiết kế hệ thống, nên thực hiện khảo sát thực tế nhà xưởng.
10. Khảo sát và thiết kế hệ thống xử lý bụi nhà xưởng
Một quy trình khảo sát chuyên nghiệp nên bao gồm:
Bước 1: Xác định tất cả nguồn phát sinh bụi.
Bước 2: Xác định loại bụi và vật liệu gia công.
Bước 3: Xác định số lượng máy và chế độ vận hành.
Bước 4: Tính toán lưu lượng hút tại từng điểm.
Bước 5: Thiết kế mạng đường ống.
Bước 6: Tính toán tổn thất áp suất.
Bước 7: Lựa chọn quạt hút.
Bước 8: Lựa chọn công nghệ lọc.
Bước 9: Xác định vị trí thiết bị và ống thoát khí.
Bước 10: Kiểm tra khả năng đáp ứng yêu cầu môi trường và vận hành.
Cách tiếp cận này giúp doanh nghiệp tránh tình trạng mua thiết bị trước rồi mới tìm cách lắp đặt, dẫn đến hệ thống không đạt hiệu quả như mong muốn.
11. Kết luận
Tiêu chuẩn khí thải nhà xưởng và yêu cầu kiểm soát bụi ngày càng được doanh nghiệp sản xuất quan tâm, đặc biệt trong lĩnh vực cơ khí, gia công kim loại và chế tạo.
Một hệ thống xử lý bụi cơ khí hiệu quả không đơn giản chỉ là một chiếc máy lọc bụi công suất lớn. Hệ thống cần được tính toán đồng bộ từ điểm phát sinh → chụp hút → đường ống → quạt → thiết bị lọc → ống thoát khí.
Đặc biệt, với các nhà máy sử dụng công nghệ cắt laser, plasma, mài, hàn và gia công kim loại, việc khảo sát thực tế và tính toán đúng lưu lượng, vận tốc đường ống, áp suất và diện tích lọc sẽ quyết định đáng kể đến hiệu quả của hệ thống.
AEMG cung cấp giải pháp tư vấn, thiết kế và triển khai hệ thống hút – lọc bụi công nghiệp cho nhà xưởng, hướng đến khả năng thu gom bụi tại nguồn, tối ưu hiệu suất lọc và phù hợp với điều kiện vận hành thực tế của từng nhà máy.
Doanh nghiệp có nhu cầu khảo sát hệ thống hút bụi, xử lý bụi kim loại, bụi laser, khói hàn hoặc thiết kế hệ thống xử lý khí thải nhà xưởng có thể liên hệ AEMG để được tư vấn giải pháp phù hợp.
