Quy trình và các phương pháp thi công đường ống nhôm khí nén

Trong các nhà máy sản xuất hiện đại, hệ thống đường ống dẫn khí nén được coi là “mạch máu” vận hành toàn bộ dây chuyền. Nếu như trước đây các chất liệu truyền thống như ống kẽm, ống sắt hay ống nhựa PPR chiếm ưu thế, thì hiện nay ống nhôm khí nén (Aluminum Piping System) đang trở thành chuẩn mực mới nhờ khả năng chống ăn mòn tuyệt đối, bề mặt lòng ống siêu mịn và độ sụt áp cực thấp.

Tuy nhiên, một hệ thống ống nhôm chỉ thực sự phát huy tối đa hiệu quả khi các khớp nối được thi công chuẩn xác. Chỉ một điểm rò rỉ nhỏ cũng có thể ngốn hàng chục triệu đồng tiền điện máy nén khí mỗi năm. Bài viết này sẽ hướng dẫn chi tiết các phương pháp kết nối và quy trình thi công ống nhôm khí nén an toàn, đảm bảo chống rò rỉ 100%.

1. Tại sao ống nhôm khí nén trở thành xu hướng thay thế ống kẽm và PPR?

Sự chuyển dịch sang sử dụng hệ thống ống nhôm hợp kim trong ngành công nghiệp không phải là một trào lưu chốc thoáng, mà xuất phát từ những lợi ích kinh tế và kỹ thuật đo lường được:

1.1 Những đặc tính vượt trội của hệ thống ống nhôm hợp kim

Không bị ăn mòn, rỉ sét: Không giống như ống kẽm bị mảng bám rỉ sét theo thời gian làm bẩn khí nén, ống nhôm hợp kim được mạ/phủ lớp bảo vệ chống oxy hóa cả bên trong lẫn bên ngoài.
Giảm tối đa độ sụt áp (Pressure Drop): Lòng ống nhôm có độ nhẵn vượt trội, giúp dòng khí lưu thông mượt mà, giảm ma sát. Nhờ đó, máy nén khí không phải tăng áp suất cài đặt, tiết kiệm đáng kể năng lượng tiêu thụ.
Trọng lượng nhẹ: Ống nhôm nhẹ hơn ống kẽm từ 4 – 5 lần, giúp giảm tải cho kết cấu mái/xà gồ nhà xưởng và đơn giản hóa quá trình vận chuyển, lắp đặt.

1.2 Tầm quan trọng của việc kết nối ống nhôm đúng kỹ thuật

Dù bản thân ống nhôm có độ bền rất cao, nhưng “điểm yếu” của toàn hệ thống lại nằm ở các vị trí khớp nối.

Theo tính toán kỹ thuật, một lỗ rò rỉ khí nén nhỏ chỉ $3\text{mm}$ ở áp suất $7\text{ bar}$ có thể làm thất thoát khoảng $1.4\text{ m}^3/\text{phút}$ . Lượng khí thất thoát này bắt máy nén khí phải hoạt động liên tục để bù áp, gây lãng phí hàng triệu đồng chi phí điện năng mỗi tháng. Do đó, việc kết nối đúng kỹ thuật là yêu cầu bắt buộc để tối ưu chi phí vận hành.

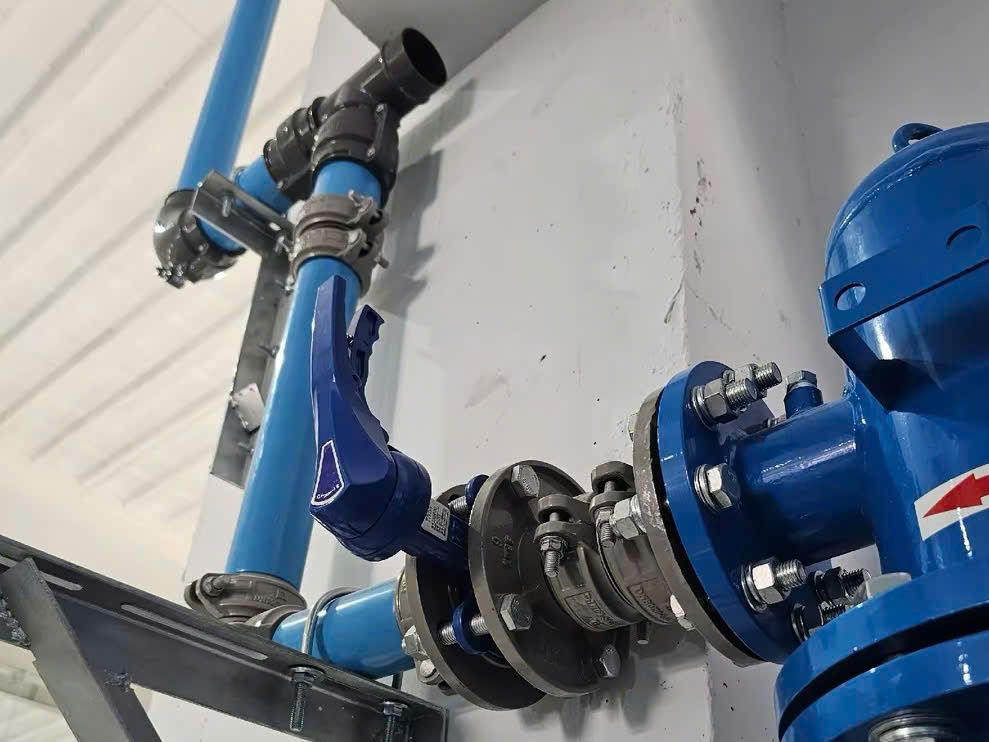

Mô tả kết nối ống nhôm khí nén đúng kĩ thuật

2. Các phương pháp kết nối ống nhôm khí nén phổ biến hiện nay

Tùy thuộc vào đường kính ống và vị trí lắp đặt trên tuyến đường ống (đường ống chính hay đường nhánh), kỹ sư sẽ áp dụng các phương pháp kết nối phù hợp:

2.1 Phương pháp kết nối siết ngàm / Khớp nối nhanh

Đây là phương pháp phổ biến nhất cho các đường ống nhôm kích thước từ DN20 đến DN50 ( $20\text{mm} - 50\text{mm}$ ).

Cấu tạo: Sử dụng phụ kiện chuyên dụng chứa ngàm giữ inox (Clamping ring) và gioăng cao su đôi (NBR hoặc FKM).
Ưu điểm: Thi công cực kỳ nhanh chóng, không cần hàn cắt hay cưa ren. Khả năng làm kín tuyệt đối, chịu áp suất cao và cho phép tháo lắp, tái sử dụng toàn bộ phụ kiện khi nhà xưởng di dời hoặc thay đổi sơ đồ.

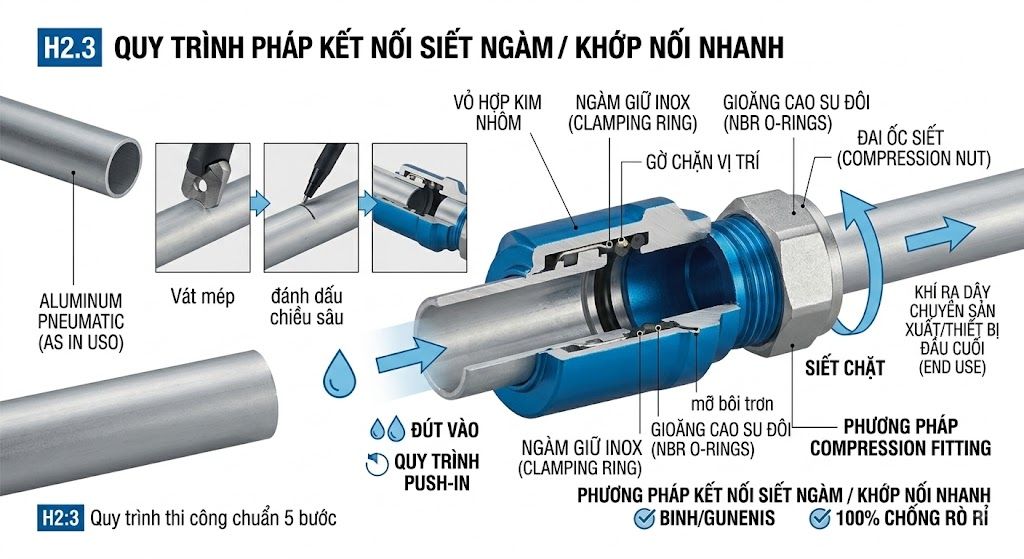

Phương pháp phổ biến nhất trong thi công đường ống nhôm khí nén

2.2 Phương pháp kết nối mặt bích

Áp dụng cho các đường ống trục chính kích thước lớn (từ DN65, DN80, DN100 trở lên).

Cấu tạo: Sử dụng bộ mặt bích nhôm nguyên khối kết hợp với đệm làm kín chuyên dụng và bu-lông siết định hình.
Ưu điểm: Đảm bảo độ chắc chắn, khả năng chịu lực xô lệch tốt và chịu áp suất lớn ở tuyến ống đầu nguồn ra từ phòng máy nén khí.

2.3 Phương pháp kết nối ren / Phụ kiện chuyển đổi

Mục đích: Dùng khi cần chuyển tiếp từ đường ống nhôm sang các thiết bị khác như van khóa, máy sấy khí, bình tích khí hoặc kết nối xuống các cụm lọc tách nước đầu cuối.
Lưu ý: Cần sử dụng các khớp nối chuyển đổi chuyên dụng (Adapter) một đầu ngàm siết ống nhôm, một đầu ren ngoài/ren trong chuẩn NPT hoặc BSP.

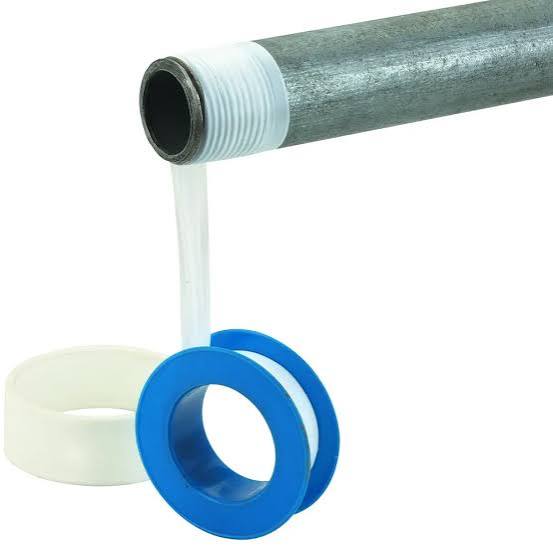

Mô tả phương pháp kết nối ren đường ống khí nén

3. Quy trình thi công và kết nối ống nhôm khí nén chuẩn 5 bước

Để đạt hiệu quả chống rò rỉ 100%, đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt quy trình thi công 5 bước dưới đây:

Bước 1: Đo đạc và cắt ống nhôm đúng góc $90^\circ$

Sử dụng dao cắt ống quay chuyên dụng (Pipe cutter) để đảm bảo vết cắt vuông góc $90^\circ$ so với tâm ống.
Tuyệt đối không dùng máy cắt đĩa quay tự do (máy cắt đá/máy cắt cầm tay) vì dễ tạo ra đường cắt lệch, nhiều bavia và làm biến dạng độ tròn của đầu ống.

Bước 2: Vát mép và làm sạch bavia

Sau khi cắt, sử dụng dụng cụ vát mép chuyên dụng để làm sạch cả mặt trong và mặt ngoài của đầu ống.
Mục đích: Tạo độ vát nhẹ ở mép ngoài để khi đẩy ống vào phụ kiện, mép sắc của nhôm không làm rách hay trầy xước gioăng cao su làm kín bên trong.

Bước 3: Đánh dấu chiều sâu cắm ống

Dùng thước đo chiều sâu của phụ kiện khớp nối, sau đó dùng bút đánh dấu một đường tròn trên thân ống nhôm.
Mục đích: Vạch đánh dấu này giúp người thợ thi công biết chắc chắn ống đã được đút kịch sâu vào bên trong ngàm giữ và nằm trọn qua vị trí gioăng làm kín.

Bước 4: Lắp đặt phụ kiện và siết chặt theo lực quy định

Đẩy thẳng đầu ống nhôm đã vát mép vào phụ kiện cho đến khi vạch đánh dấu chạm sát mép phụ kiện.
Dùng cờ-lê hoặc dụng cụ siết chuyên dụng để siết chặt đai ốc (nut) theo số vòng hoặc lực siết (Torque) khuyến cáo từ nhà sản xuất.

Bước 5: Kiểm tra và thử áp suất hệ thống

Sau khi hoàn thiện toàn bộ tuyến ống, tiến hành bịt kín các đầu xả và nén thử áp.
Áp suất thử nghiệm thường bằng $1.25 - 1.5$ lần áp suất làm việc thực tế (duy trì trong ít nhất 24 giờ).
Sử dụng dung dịch phát hiện rò rỉ (hoặc nước xà phòng) xịt lên tất cả các khớp nối để kiểm tra bóng khí.

4. Những lưu ý quan trọng để tránh rò rỉ khi kết nối ống nhôm

Tính toán độ giãn nở nhiệt: Nhôm có hệ số giãn nở nhiệt cao hơn thép. Với các tuyến ống đi thẳng dài trên $50\text{m}$ , cần bố trí các khớp co giãn (Expansion loop) hoặc ống mềm kết nối để tránh biến dạng đường ống khi nhiệt độ môi trường thay đổi.
Vệ sinh lòng ống trước khi đấu nối: Bụi bẩn hoặc mạt nhôm còn sót lại bên trong ống có thể theo dòng khí đi vào làm hỏng van điện từ, xilanh hoặc các thiết bị sử dụng khí nén đầu cuối.
Sử dụng chất bôi trơn tương thích: Khi lắp các phụ kiện ngàm siết, chỉ sử dụng mỡ bôi trơn trung tính (như mỡ Silicon) để hỗ trợ đút ống dễ hơn. Không dùng mỡ gốc khoáng vì có thể làm trương nở, hư hỏng gioăng cao su NBR.

5. Bảng so sánh phương pháp kết nối ống nhôm với ống kẽm và PPR

Tiêu chí	Hệ thống Ống Nhôm (Khớp nối nhanh)	Hệ thống Ống Kẽm (Nối ren)	Hệ thống Ống PPR (Hàn nhiệt)
Thời gian thi công	Rất nhanh (Chỉ cần cắt – vát – đút)	Chậm (Phải tiện ren, quấn băng tan)	Trung bình (Phải chờ máy hàn nhiệt)
Nguy cơ rò rỉ	Cực kỳ thấp (Gioăng kép ngàm siết)	Cao (Do biến dạng ren, xệ ống)	Thấp ban đầu, tăng dần do lão hóa
Độ sụt áp hệ thống	Rất thấp ( $< 0.1\text{ bar}$ )	Cao (Do lòng ống nhám, rỉ sét)	Trung bình
Khả năng cải tạo/Mở rộng	Rất dễ dàng (Tháo ra tái sử dụng)	Khó khăn (Phải cắt bỏ, tiện lại)	Phải cắt bỏ phần ống cũ
Chi phí nhân công thi công	Tiết kiệm đến 60%	Tốn nhiều chi phí nhân công	Trung bình

6. Dịch vụ tư vấn, thiết kế và thi công hệ thống ống nhôm khí nén uy tín

Việc đầu tư hệ thống ống nhôm khí nén là giải pháp lâu dài giúp doanh nghiệp tối ưu chi phí vận hành và bảo vệ máy móc thiết bị.

AEMG tự hào là đơn vị chuyên tư vấn, thiết kế và thi công trọn gói hệ thống đường ống nhôm khí nén đạt tiêu chuẩn chất lượng cao:

Vật tư chính hãng: Cung cấp đầy đủ ống nhôm hợp kim, phụ kiện khớp nối nhanh chuẩn ISO, có chứng nhận CO-CQ.
Thi công chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, thi công nhanh chóng, đảm bảo tính thẩm mỹ và an toàn tuyệt đối.
Cam kết chất lượng: Thử áp kỹ càng trước khi bàn giao.
