Vòng Bi Khí Nén Là Gì? Cấu Tạo, Vai Trò Của Vòng Bi Trong Máy Nén Khí?

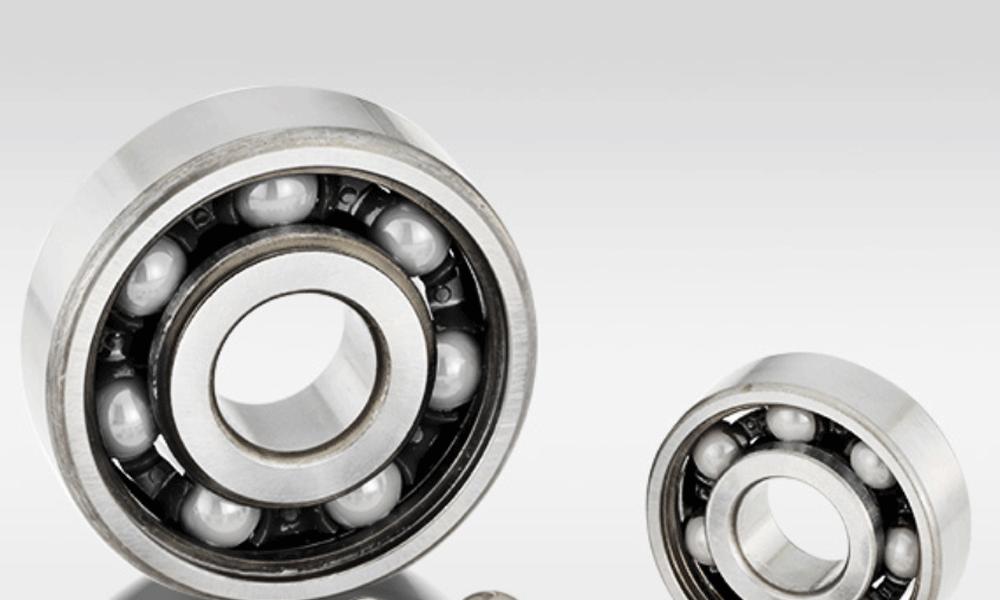

1. Vòng bi khí nén là gì?

Trong hệ thống máy nén khí, vòng bi khí nén là một trong những bộ phận quan trọng giúp đảm bảo hoạt động ổn định, trơn tru và giảm ma sát cho các chi tiết quay bên trong máy. Vòng bi (bạc đạn) đóng vai trò nâng đỡ trục quay, giúp giảm lực cản và hạn chế hao mòn trong quá trình vận hành.

Khác với các loại vòng bi thông thường, vòng bi trong máy nén khí phải làm việc trong điều kiện khắc nghiệt: nhiệt độ cao, áp suất lớn và môi trường có thể chứa bụi, dầu hoặc hơi ẩm. Vì vậy, yêu cầu về chất lượng, độ bền và khả năng chịu tải của vòng bi khí nén là rất cao.

2. Vai trò của vòng bi trong máy nén khí

Vòng bi khí nén không chỉ đơn thuần là một chi tiết cơ khí mà còn ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của máy nén khí. Dưới đây là những vai trò quan trọng:

2.1. Giảm ma sát và hao mòn

Vòng bi giúp giảm ma sát giữa các bộ phận quay như trục vít, trục động cơ… Nhờ đó, máy vận hành êm ái hơn và giảm tiêu hao năng lượng.

2.2. Định vị và giữ ổn định trục quay

Trong máy nén khí, trục quay cần được giữ ổn định tuyệt đối để đảm bảo hiệu suất nén. Vòng bi giúp định vị chính xác trục, hạn chế rung lắc.

2.3. Tăng tuổi thọ máy

Một hệ thống vòng bi chất lượng sẽ giúp giảm hỏng hóc, kéo dài tuổi thọ cho toàn bộ máy nén khí.

2.4. Giảm tiếng ồn khi vận hành

Vòng bi tốt giúp máy chạy êm hơn, hạn chế tiếng ồn – yếu tố rất quan trọng trong môi trường sản xuất.

3. Các loại vòng bi khí nén phổ biến

Trong máy nén khí, tùy theo cấu tạo và nguyên lý hoạt động mà sử dụng nhiều loại vòng bi khác nhau. Dưới đây là các loại phổ biến nhất:

3.1. Vòng bi cầu (Ball Bearing)

Đây là loại vòng bi phổ biến nhất trong máy nén khí.

• Chịu tải nhẹ đến trung bình
• Tốc độ quay cao
• Ma sát thấp

Ứng dụng: Thường dùng trong động cơ điện của máy nén khí.

3.2. Vòng bi đũa (Roller Bearing)

Vòng bi đũa có khả năng chịu tải lớn hơn so với vòng bi cầu.

• Chịu tải trọng hướng tâm lớn
• Độ bền cao
• Phù hợp với môi trường tải nặng

Ứng dụng: Dùng trong các máy nén khí công suất lớn.

3.3. Vòng bi côn (Tapered Roller Bearing)

Loại vòng bi này có thể chịu tải cả hướng tâm và hướng trục.

• Độ chính xác cao
• Chịu tải kết hợp
• Độ bền vượt trội

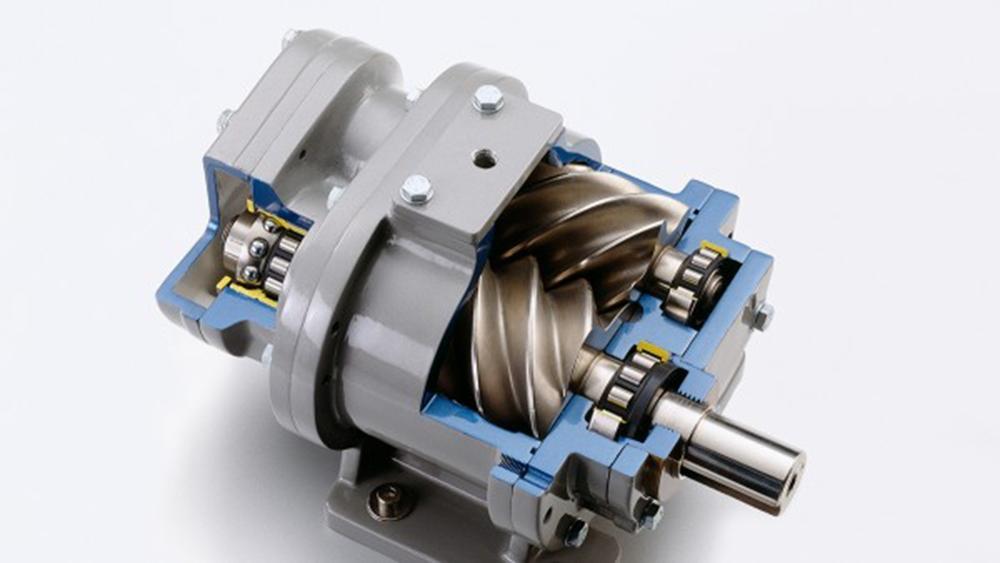

Ứng dụng: Thường dùng trong trục chính của máy nén khí trục vít.

3.4. Vòng bi chặn (Thrust Bearing)

Được thiết kế để chịu tải theo phương trục.

• Chịu lực dọc trục tốt
• Ít chịu lực hướng tâm

Ứng dụng: Dùng trong các bộ phận chịu lực đẩy trong máy nén khí.

3.5. Vòng bi trượt (Plain Bearing)

Không sử dụng con lăn hay bi mà dựa vào lớp dầu bôi trơn.

• Hoạt động êm
• Chi phí thấp
• Yêu cầu bôi trơn tốt

Ứng dụng: Một số dòng máy nén khí đặc biệt hoặc tốc độ thấp.

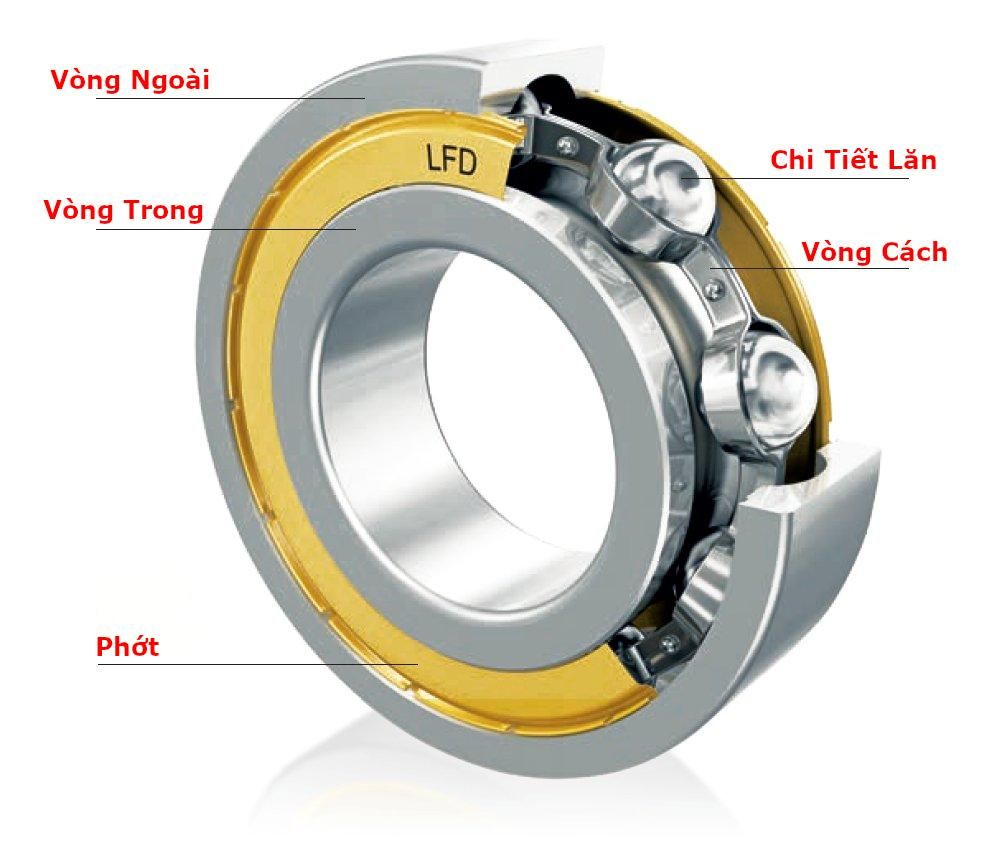

4. Cấu tạo của vòng bi máy nén khí

Một vòng bi khí nén tiêu chuẩn thường gồm các thành phần sau:

• Vòng trong (Inner Ring): Gắn trực tiếp vào trục quay
• Vòng ngoài (Outer Ring): Gắn vào vỏ máy
• Con lăn/bi: Giúp giảm ma sát khi quay
• Lồng bi (Cage): Giữ các viên bi hoặc con lăn cố định
• Chất bôi trơn: Dầu hoặc mỡ giúp giảm ma sát

Cấu tạo này giúp vòng bi hoạt động ổn định ngay cả trong điều kiện áp suất và nhiệt độ cao.

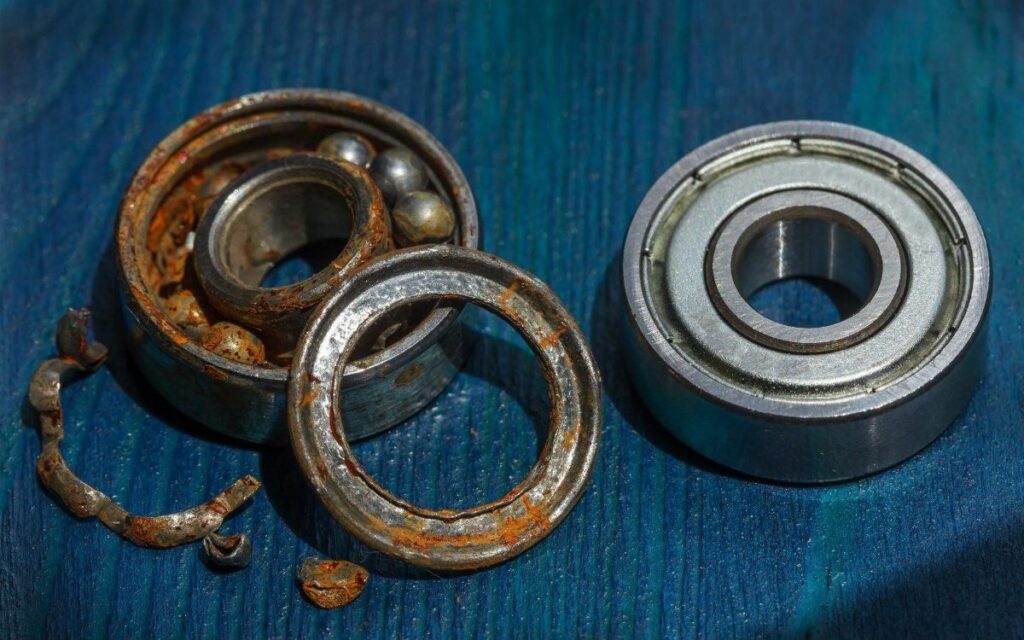

5. Nguyên nhân khiến vòng bi máy nén khí bị hỏng

Vòng bi là bộ phận dễ hao mòn theo thời gian. Dưới đây là các nguyên nhân phổ biến:

5.1. Thiếu bôi trơn

Dầu hoặc mỡ không đủ sẽ làm tăng ma sát, gây nóng và hỏng vòng bi.

5.2. Lắp đặt sai kỹ thuật

Lắp lệch trục hoặc sai kích thước sẽ làm vòng bi nhanh hỏng.

5.3. Nhiệt độ quá cao

Máy nén khí hoạt động liên tục khiến nhiệt độ tăng cao, ảnh hưởng đến vòng bi.

5.4. Nhiễm bẩn

Bụi, nước hoặc tạp chất lọt vào làm giảm tuổi thọ vòng bi.

5.5. Quá tải

Máy hoạt động vượt công suất khiến vòng bi chịu áp lực lớn.

6. Dấu hiệu nhận biết vòng bi khí nén bị hỏng

Việc phát hiện sớm giúp tránh hỏng hóc nghiêm trọng. Một số dấu hiệu bao gồm:

• Máy phát ra tiếng kêu lạ (rít, ù)
• Nhiệt độ tăng cao bất thường
• Rung lắc mạnh
• Hiệu suất giảm
• Tiêu hao điện năng tăng

Khi gặp các dấu hiệu trên, cần kiểm tra và thay thế vòng bi kịp thời.

7. Cách lựa chọn vòng bi khí nén phù hợp

Việc lựa chọn đúng vòng bi giúp tối ưu hiệu suất và tiết kiệm chi phí vận hành.

7.1. Chọn theo loại máy nén khí

• Máy piston: dùng vòng bi cầu hoặc đũa
• Máy trục vít: dùng vòng bi côn, vòng bi chịu tải cao

7.2. Chọn theo tải trọng

Xác định tải trọng hướng tâm và hướng trục để chọn loại phù hợp.

7.3. Chọn theo tốc độ quay

Máy tốc độ cao cần vòng bi có khả năng chịu tốc độ lớn.

7.4. Chọn thương hiệu uy tín

Nên sử dụng các thương hiệu vòng bi chất lượng cao để đảm bảo độ bền.

7.5. Chọn theo môi trường làm việc

Môi trường có bụi, ẩm hoặc hóa chất cần vòng bi chuyên dụng.

8. Hướng dẫn bảo dưỡng vòng bi máy nén khí

Để kéo dài tuổi thọ vòng bi, cần thực hiện bảo dưỡng định kỳ:

8.1. Bôi trơn đúng cách

• Sử dụng dầu/mỡ phù hợp
• Thay dầu định kỳ

8.2. Kiểm tra định kỳ

• Kiểm tra độ rung
• Kiểm tra nhiệt độ

8.3. Làm sạch hệ thống

Tránh bụi bẩn xâm nhập vào vòng bi.

8.4. Thay thế kịp thời

Không nên sử dụng vòng bi đã hỏng quá lâu vì có thể gây hỏng toàn bộ máy.

9. Ứng dụng của vòng bi trong hệ thống khí nén

Vòng bi khí nén được sử dụng rộng rãi trong nhiều lĩnh vực:

• Ngành sản xuất công nghiệp
• Ngành thực phẩm
• Ngành dệt may
• Ngành điện tử
• Ngành cơ khí chế tạo

Bất kỳ hệ thống nào sử dụng máy nén khí đều cần đến vòng bi để đảm bảo vận hành ổn định.

9. Kết luận

Vòng bi khí nén là một trong những linh kiện quan trọng nhất trong máy nén khí, ảnh hưởng trực tiếp đến hiệu suất, độ bền và chi phí vận hành. Việc hiểu rõ cấu tạo, phân loại và cách lựa chọn vòng bi sẽ giúp doanh nghiệp tối ưu hệ thống khí nén, giảm thiểu rủi ro và nâng cao hiệu quả sản xuất.

Nếu bạn đang cần tư vấn lựa chọn vòng bi hoặc bảo dưỡng máy nén khí, hãy liên hệ với đơn vị uy tín để được hỗ trợ chuyên sâu và chính xác nhất.
