Audit hệ thống khí nén hay kiểm toán hệ thống khí nén là quá trình khảo sát, đo lường và phân tích toàn bộ hệ thống khí nén trong nhà máy nhằm đánh giá mức độ hiệu quả của máy nén khí, máy sấy khí, bình tích áp, đường ống và các thiết bị sử dụng khí.
Mục tiêu của audit hệ thống khí nén không đơn thuần là kiểm tra máy nén khí có hoạt động tốt hay không mà quan trọng hơn là xác định:
- Nhà máy đang tiêu thụ bao nhiêu điện cho hệ thống khí nén?
- Máy nén khí đang tạo ra bao nhiêu lưu lượng khí?
- Áp suất thực tế tại các điểm sử dụng là bao nhiêu?
- Có hiện tượng rò rỉ khí nén hay không?
- Máy có đang chạy non tải nhiều không?
- Công suất máy nén khí có phù hợp với nhu cầu thực tế?
- Máy sấy và bộ lọc có gây tổn thất áp suất?
- Đường ống có phù hợp với lưu lượng khí?
- Có thể tiết kiệm bao nhiêu điện năng sau khi tối ưu?
Đối với các nhà máy sử dụng nhiều máy nén khí hoặc máy công suất lớn, audit khí nén có thể giúp phát hiện những khoản chi phí vận hành bị lãng phí mà mắt thường rất khó nhận biết.
Vì sao nhà máy cần audit hệ thống khí nén?
Khí nén thường được sử dụng trong nhiều công đoạn sản xuất như CNC, gia công cơ khí, laser, nhựa, bao bì, thực phẩm, điện tử, ô tô và nhiều ngành công nghiệp khác.
Tuy nhiên, hệ thống khí nén có một đặc điểm là chi phí điện thường lớn hơn nhiều so với chi phí đầu tư ban đầu của máy nếu xét trong toàn bộ vòng đời thiết bị.
Một hệ thống có thể gặp tình trạng:
Máy nén khí công suất lớn → tạo dư lưu lượng → chạy không tải → tiêu thụ điện → khí nén bị rò rỉ → áp suất giảm → người vận hành tăng áp suất → máy càng tiêu thụ nhiều điện.
Nếu chỉ nhìn vào máy nén khí, rất khó xác định nguyên nhân thực sự.

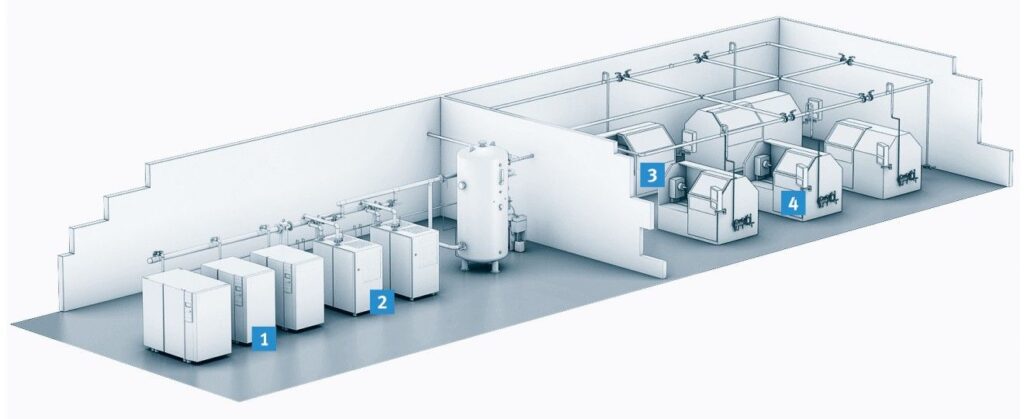

Audit hệ thống khí nén giúp nhìn toàn bộ hệ thống theo chuỗi:
Máy nén → xử lý khí → bình tích áp → đường ống → điểm sử dụng → thiết bị tiêu thụ.
Audit hệ thống khí nén kiểm tra những gì?
Một quy trình audit chuyên nghiệp thường tập trung vào nhiều hạng mục.
1. Kiểm tra máy nén khí
Kỹ thuật viên cần ghi nhận:
- Công suất động cơ kW
- Áp suất cài đặt
- Áp suất thực tế
- Lưu lượng FAD
- Điện năng tiêu thụ
- Thời gian chạy tải
- Thời gian chạy không tải
- Số lần Load/Unload
- Nhiệt độ vận hành
- Tình trạng dầu
- Tình trạng lọc khí
- Tình trạng lọc dầu
- Tình trạng lọc tách dầu
Đối với máy nén khí biến tần, cần kiểm tra thêm tần số hoạt động và khả năng điều chỉnh công suất theo nhu cầu thực tế.
2. Đo lưu lượng khí nén
Lưu lượng khí nén là một trong những thông số quan trọng nhất khi audit.

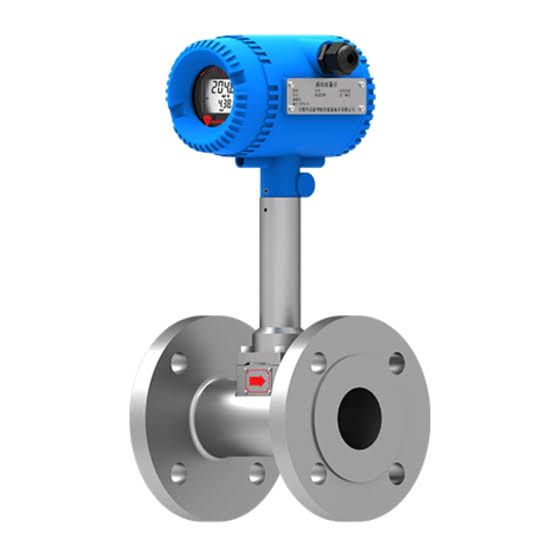

Thiết bị đo có thể được lắp đặt trên đường ống để ghi nhận lượng khí tiêu thụ theo thời gian.
Ví dụ:
Nhà máy có 2 máy nén khí tổng công suất 110 kW nhưng nhu cầu thực tế chỉ khoảng 6 m³/phút.
Nếu máy đang tạo ra 12–14 m³/phút thì có khả năng hệ thống đang dư công suất.
Khi đó, việc lựa chọn lại cấu hình máy hoặc sử dụng máy biến tần có thể giúp giảm đáng kể thời gian chạy non tải.
3. Đo áp suất khí nén
Audit cần đo áp suất tại nhiều vị trí:
Máy nén → bình tích khí → đầu đường ống → cuối đường ống → thiết bị sử dụng.
Ví dụ:
| Vị trí | Áp suất |
|---|---|
| Máy nén khí | 8 bar |
| Sau bình tích | 7,8 bar |
| Đầu đường ống | 7,6 bar |
| Cuối đường ống | 6,8 bar |
| Máy sử dụng | 6,5 bar |
Nếu chênh áp quá lớn, cần tìm nguyên nhân như:
- Đường ống quá nhỏ
- Đường ống quá dài
- Co, cút quá nhiều
- Bộ lọc bị nghẹt
- Van không phù hợp
- Máy sấy gây tổn thất áp suất
4. Kiểm tra rò rỉ khí nén
Rò rỉ khí nén là một trong những nguyên nhân phổ biến gây lãng phí năng lượng.
Rò rỉ thường xuất hiện tại:
- Khớp nối
- Van
- Ống mềm
- Ren
- Bộ lọc
- Van xả nước
- Đầu nối nhanh
- Đường ống bị nứt
- Các thiết bị sử dụng khí
Đặc biệt, rò rỉ nhỏ thường rất khó phát hiện bằng tai trong môi trường nhà máy có nhiều tiếng ồn.
Thiết bị siêu âm có thể được sử dụng để xác định vị trí rò rỉ.
Sau khi xác định vị trí, cần lập danh sách các điểm rò rỉ, đánh giá mức độ và tiến hành khắc phục.
5. Đo điện năng tiêu thụ
Đây là bước quan trọng để xác định chi phí thực tế của hệ thống khí nén.
Có thể đo:
- Điện áp
- Dòng điện
- Công suất kW
- Hệ số công suất
- kWh
- Biểu đồ tải theo thời gian
Từ dữ liệu đo, có thể tính được:
Chi phí điện = Điện năng tiêu thụ × Đơn giá điện
Ví dụ máy nén khí 55 kW hoạt động trung bình 20 giờ/ngày và 26 ngày/tháng.
Nếu máy thực tế tiêu thụ trung bình khoảng 45 kW:
45 × 20 × 26 = 23.400 kWh/tháng
Nếu lấy giá điện trung bình 2.500 đồng/kWh:
23.400 × 2.500 = 58,5 triệu đồng/tháng.
Con số này cho thấy tại sao việc tối ưu hệ thống khí nén có thể mang lại giá trị kinh tế rất lớn.
6. Kiểm tra máy chạy không tải
Một trong những vấn đề thường gặp là máy nén khí chạy không tải quá nhiều.
Khi đó máy không tạo ra lượng khí tương ứng nhưng động cơ vẫn tiêu thụ điện.
Ví dụ:
- Máy chạy tải: 70% thời gian
- Máy chạy không tải: 30% thời gian
Nếu nhà máy hoạt động liên tục 8.000 giờ/năm thì thời gian chạy không tải có thể lên tới:
8.000 × 30% = 2.400 giờ/năm.
Đây là cơ sở để kỹ thuật viên đánh giá khả năng tối ưu bằng:
- Máy nén khí biến tần VSD
- Điều khiển nhiều máy nén
- Thay đổi áp suất cài đặt
- Bổ sung bình tích áp
- Điều chỉnh lưu lượng
- Chia tải giữa các máy
Quy trình audit hệ thống khí nén tiêu chuẩn
Một quy trình audit hệ thống khí nén có thể triển khai theo các bước:
Bước 1: Khảo sát nhà máy
Thu thập thông tin về:
- Số lượng máy nén
- Công suất
- Áp suất
- Lưu lượng
- Thời gian vận hành
- Thiết bị sử dụng khí
Bước 2: Kiểm tra hệ thống
Kiểm tra:
Máy nén → sấy → lọc → bình chứa → đường ống → điểm sử dụng.
Bước 3: Đo lường
Tiến hành đo:
- Lưu lượng
- Áp suất
- Điện năng
- Nhiệt độ
- Thời gian tải/không tải
Bước 4: Kiểm tra rò rỉ
Sử dụng thiết bị chuyên dụng để xác định các điểm rò khí.
Bước 5: Phân tích dữ liệu
So sánh:
Lưu lượng tạo ra ↔ lưu lượng tiêu thụ ↔ điện năng tiêu thụ.
Bước 6: Đề xuất giải pháp
Có thể bao gồm:
- Thay đổi máy nén
- Lắp máy biến tần
- Điều chỉnh áp suất
- Bổ sung bình tích khí
- Thay đổi đường ống
- Thay bộ lọc
- Tối ưu máy sấy
- Xử lý rò rỉ
Bước 7: Tính toán hiệu quả đầu tư
Cuối cùng cần đưa ra:
- Mức đầu tư
- Điện năng tiết kiệm
- Chi phí tiết kiệm/năm
- Thời gian hoàn vốn
- Hiệu quả sau đầu tư
Đây là phần rất quan trọng khi trình bày kết quả audit hệ thống khí nén với ban giám đốc nhà máy.
Audit hệ thống khí nén có thể giúp tiết kiệm bao nhiêu?
Không có một tỷ lệ cố định cho mọi nhà máy.
Mức tiết kiệm phụ thuộc vào tình trạng hệ thống hiện tại.
Ví dụ, một nhà máy có thể đang lãng phí do:
| Nguyên nhân | Giải pháp |
|---|---|
| Rò rỉ khí | Sửa chữa điểm rò |
| Máy dư công suất | Tối ưu công suất |
| Chạy không tải nhiều | Điều khiển máy |
| Áp suất cài đặt quá cao | Giảm áp suất |
| Đường ống nhỏ | Tăng kích thước đường ống |
| Bộ lọc nghẹt | Thay lõi lọc |
| Máy cũ hiệu suất thấp | Thay máy hiệu suất cao |
| Nhu cầu khí thay đổi | Sử dụng VSD |
Do đó, không nên chỉ thay máy nén khí mới rồi kết luận hệ thống đã tối ưu.
Một chiếc máy mới nhưng được lựa chọn sai công suất, áp suất hoặc lưu lượng vẫn có thể gây lãng phí điện.
Khi nào nhà máy nên thực hiện audit hệ thống khí nén?
Nhà máy nên cân nhắc audit khi:
- Tiền điện máy nén khí tăng cao.
- Máy thường xuyên chạy tải/không tải.
- Áp suất cuối đường ống thấp.
- Máy nén thường xuyên chạy liên tục.
- Có nhiều máy nén hoạt động song song.
- Nhà máy mở rộng sản xuất.
- Cần đầu tư thêm máy nén.
- Máy nén khí đã hoạt động nhiều năm.
- Không biết chính xác lượng khí đang tiêu thụ.
- Muốn giảm chi phí sản xuất.
Đặc biệt, trước khi quyết định mua thêm máy nén khí, nên audit hệ thống khí nén hiện tại.
Có những trường hợp nhà máy tưởng rằng cần mua thêm một máy 55 kW nhưng sau khi đo lưu lượng, áp suất và thời gian chạy tải thực tế lại phát hiện vấn đề nằm ở đường ống, rò rỉ hoặc cách điều khiển các máy hiện có.
AEMG cung cấp giải pháp audit khí nén cho nhà máy
AEMG có thể triển khai khảo sát và đánh giá hệ thống khí nén theo hướng từ thiết bị đến toàn bộ hệ thống.
Nội dung khảo sát có thể bao gồm:
Máy nén khí → Máy sấy khí → Bộ lọc → Bình tích khí → Đường ống → Điểm sử dụng.
Từ dữ liệu thực tế, đội ngũ kỹ thuật có thể đưa ra phương án:
- Tối ưu công suất máy nén
- Tối ưu áp suất vận hành
- Giảm thời gian chạy không tải
- Kiểm soát rò rỉ khí
- Tối ưu đường ống
- Tối ưu máy sấy và bộ lọc
- Đề xuất máy nén khí VSD
- Tính toán khả năng tiết kiệm điện
- Tính toán thời gian hoàn vốn đầu tư
Audit hệ thống khí nén không chỉ là kiểm tra máy nén khí. Đây là quá trình đánh giá toàn bộ hệ thống để tìm ra nơi đang tiêu hao năng lượng và đưa ra giải pháp tối ưu chi phí vận hành.
